Send Data DHT 11 Secara Periodik

Pendahuluan

Pada project ini, Anda akan menggunakan Shield Workshop Antares pada modul ESP8266 . Pada Shield Workshop Antares ini terdapat sensor suhu, kelembapan (DHT11), relay, LED dan push button. Anda akan melakukan monitoring suhu dan kelembapan sesuai periode interval yang ditentukan. Hasil data yang dikirim oleh sensor dapat anda pantau melalui console Antares.

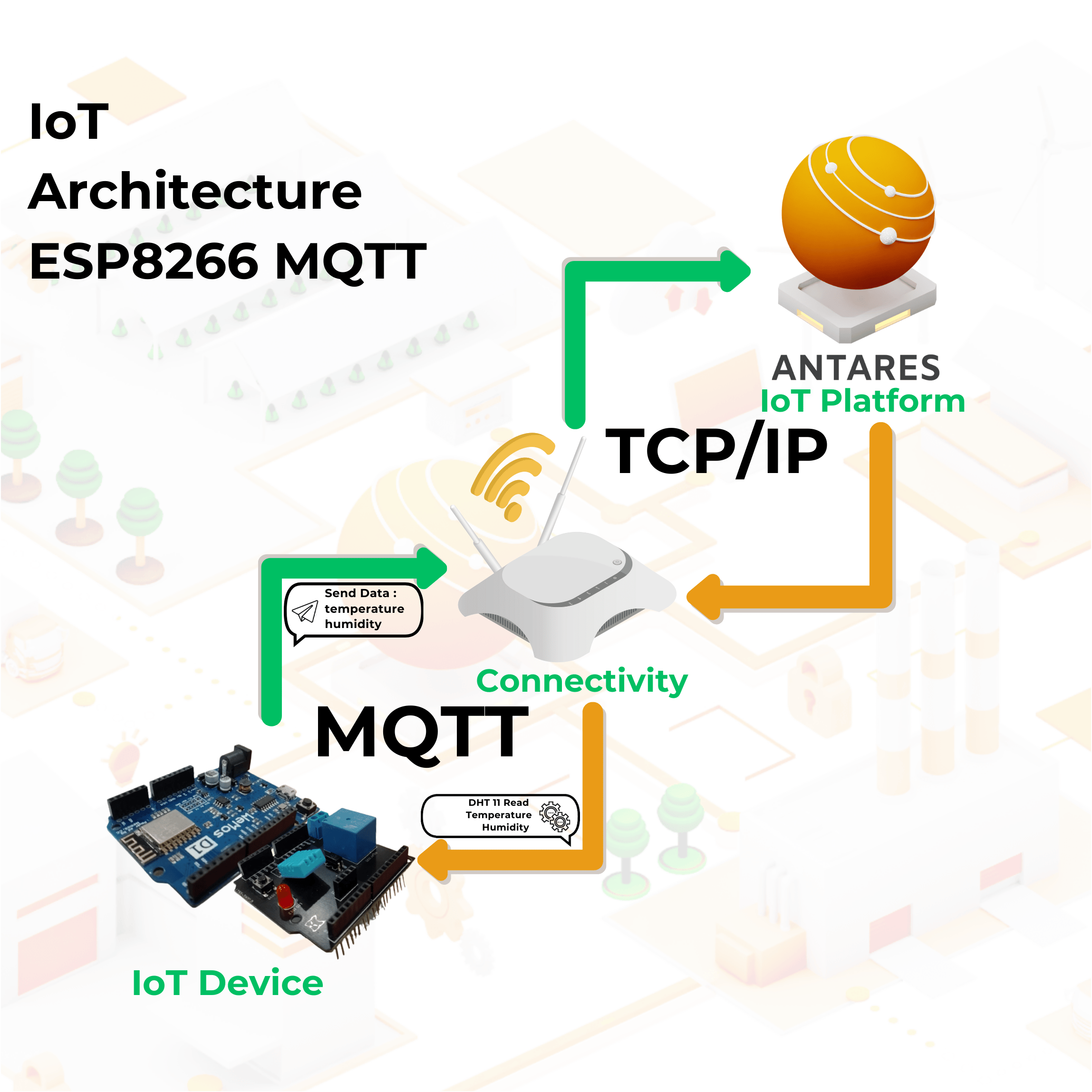

Gambar Ilustrasi Project

Prasyarat

Material yang dibutuhkan mengikuti Prasyarat Umum pada laman sebelumnya. Jika Anda belum menyiapkan kebutuhan pada laman tersebut, maka Anda dapat mengunjungi laman berikut.

Prasyarat Umum ESP8266 Wi-Fi

Adapun tambahan material yang spesifik untuk project ini adalah sebagai berikut.

1. Shield Workshop Antares

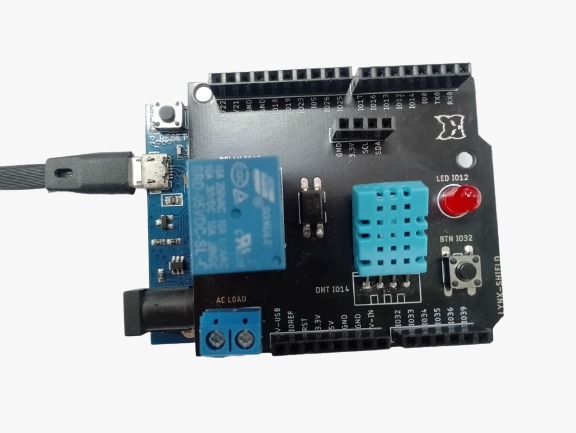

Gambar WEMOSD1R2 Terpasang Antares Shield

1. Library Antares ESP MQTT. Pada dokumentasi ini menggunakan library Antares ESP MQTT versi 1.0.

Jika anda belum menginstall Antares ESP MQTT versi 1.0 dapat mengikuti langkah berikut.

Antares Wi-Fi MQTT

1. Library DHT11. Pada dokumentasi ini menggunakan DHT11 Sensor Library versi 1.4.4.

Jika Anda belum menginstall library DHT11 Sensor Library versi 1.4.4. dapat mengikuti langkah pada link berikut.

DHT11 Sensor Library

Langkah Kerja

1. Jalankan Aplikasi Arduino IDE

2. Membuka Contoh Program

Kode program dapat Anda buka pada Arduino IDE melalui File > Example > Antares ESP MQTT > ESP8266-Simple-Project > SEND_DATA_DHT11. .

Berikut adalah kode program dari contoh SEND_DATA_DHT11.

// Include necessary libraries
#include <AntaresESPMQTT.h>  // Library initiation for Antares ESP2688 MQTT
#include "DHT.h"             // Library initiation for DHT11 sensor
#define DHTPIN D1            // Create a variable DHTPIN, pointing to pin D1
#define DHTTYPE DHT11        // Specify the DHT type to be DHT11

#define ACCESSKEY "YOUR-ACCESS-KEY"    // Replace with your Antares account access key
#define WIFISSID "YOUR-WIFI-SSID"      // Replace with your Wi-Fi SSID
#define PASSWORD "YOUR-WIFI-PASSWORD"  // Replace with your Wi-Fi password

#define projectName "YOUR-APPLICATION-NAME"  // Replace with the Antares application name that was created
#define deviceName "YOUR-DEVICE-NAME"        // Replace with the Antares device name that was created

const unsigned long interval = 10000;  // 10 s interval to send message
unsigned long previousMillis = 0;      // will store last time message sent

AntaresESPMQTT antares(ACCESSKEY);  // Create an object for interacting with Antares
DHT dht(DHTPIN, DHTTYPE);           // Create an object for the DHT11 sensor

void setup() {
  Serial.begin(115200);                        // Initialize serial communication with baudrate 115200
  antares.setDebug(true);                      // Turn on debugging. Set to "false" if you don't want messages to appear on the serial monitor
  antares.wifiConnection(WIFISSID, PASSWORD);  // Attempt to connect to Wi-Fi
  antares.setMqttServer();
  dht.begin();  // Initialize the DHT11 sensor
}

void loop() {
  antares.checkMqttConnection();
  if (millis() - previousMillis > interval) {
    previousMillis = millis();

    float hum = dht.readHumidity();      // Read the humidity value from the DHT11 sensor
    float temp = dht.readTemperature();  // Read the temperature value from the DHT11 sensor

    if (isnan(hum) || isnan(temp)) {  // Check if there's an error reading the sensor
      Serial.println("Failed to read DHT sensor!");
      return;
    }

    Serial.println("Temperature: " + (String)temp + " *C");  // Print the temperature in Celsius
    Serial.println("Humidity: " + (String)hum + " %");       // Print the humidity as a percentage

    // Add the temperature and humidity data to the storage buffer
    antares.add("temperature", temp);
    antares.add("humidity", hum);

    // Send the data from the storage buffer to Antares
    antares.publish(projectName, deviceName);
  }
}

3. Set Credential WiFi dan Credential Antares pada Kode Program

Ubah parameter Protokol MQTT pada variabel berikut *ACCESSKEY, *WIFISSID, *PASSWORD, *projectName, dan *deviceName. Sesuaikan dengan parameter di console Antares.

#define ACCESSKEY "your-access-key" // Replace with your Antares account access key
#define WIFISSID "your-wifi-ssid" // Replace with your Wi-Fi SSID
#define PASSWORD "your-wifi-password" // Replace with your Wi-Fi password

#define projectName "your-project-name"   // Antares project name
#define deviceName "your-project-name"   // Name of the device

Parameter *Access key didapat dari laman akun Antares Anda.

Letak Access Key di Laman Akun Antares

Parameter WIFISSID didapat dari nama Wifi/Hotspot yang sedang digunakan oleh Anda. contohnya pada gambar di bawah ini.

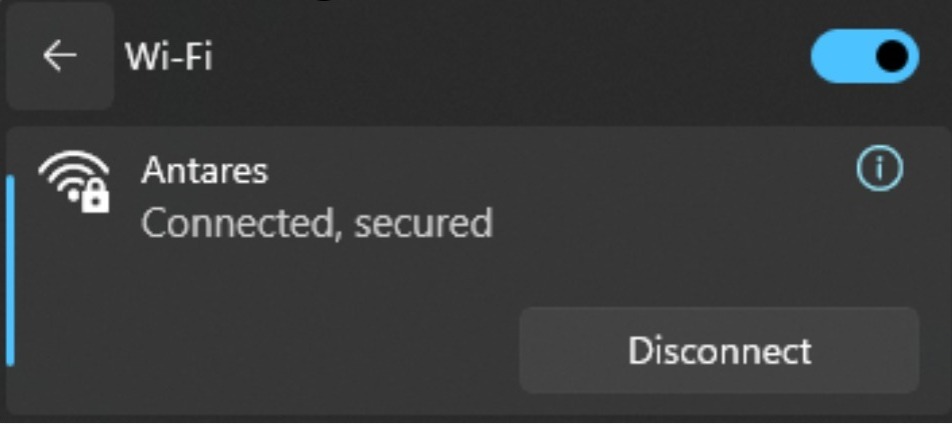

WiFi SSID yang digunakan.

Parameter *PASSWORD didapat dari password WiFi yang sedang anda gunakan.

Parameter *projectName dan *deviceName didapat dari Application Name dan Device Name yang sudah dibuat dalam akun Antares.

Tampilan Application Name

Tampilan Device Name

4. Compile dan Upload Program

Hubungkan ESP8266 WEMOS D1R2 dengan komputer Anda dan pastikan Communication Port terbaca.

Pada sistem operasi Windows pengecekan dapat dilakukan melalui Device Manager. Jika ESP8266 WEMOS D1R2 Anda terbaca maka tampil USB-Serial CH340 dengan port menyesuaikan ketersediaan port (pada kasus ini terbaca COM4).

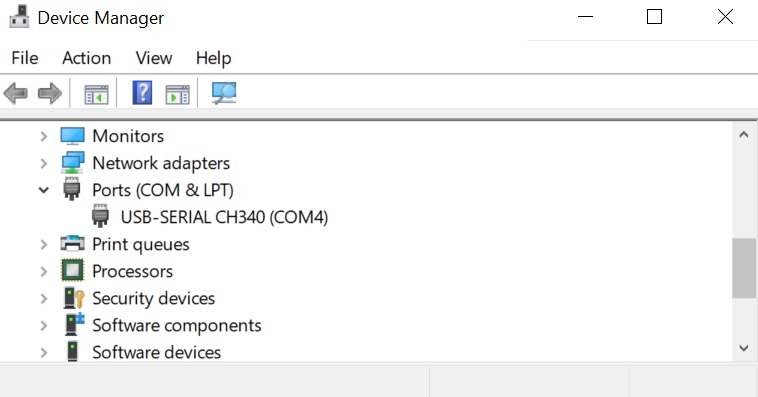

Gambar Device Manager pada Windows.

Atur board ESP8266 WEMOS D1R2 dengan klik Tools > Board > esp8266 pada Arduino IDE, kemudian pastikan yang digunakan adalah LOLIN(WEMOS) D1 R2 & mini. Pilih port sesuai communication port yang terbaca (dalam kasus ini COM4). Hasilnya akan terlihat seperti gambar berikut.

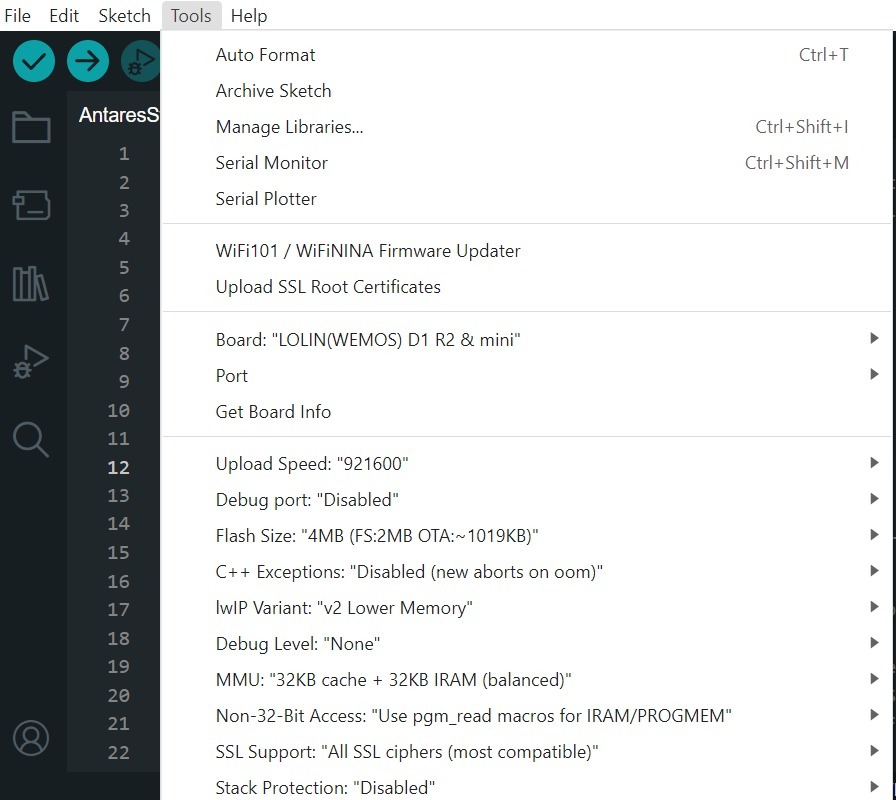

Gambar Menu Tools pada Arduino IDE

Setelah semua setup selesai, lakukan upload program dengan menekan icon panah seperti gambar berikut. Tunggu hingga selesai proses compile dan upload

Gambar Icon Verify dan Upload pada Arduino IDE.

Icon Centang pada Arduino IDE hanyalah proses verify. Biasanya digunakan untuk Compile program untuk mengetahui apakah ada error atau tidak .

Icon Panah pada Arduino IDE adalah proses verify dan upload. Biasanya digunakan untuk Compile program sekaligus Flash Program pada target board.

Jika upload program berhasil maka akan terlihat seperti gambar berikut.

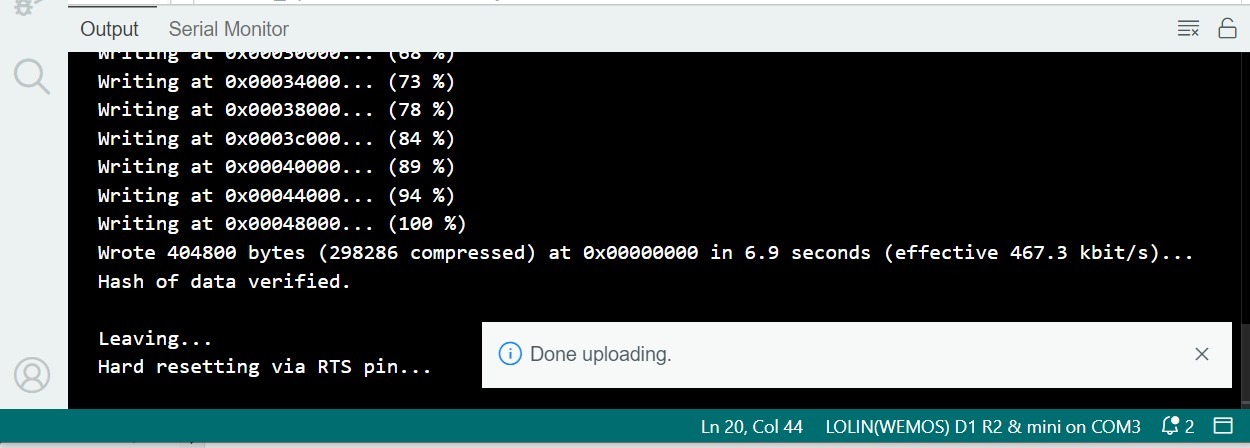

Gambar Halaman Arduino IDE Setelah Upload Berhasil.

Setelah selesai upload program, Anda dapat melihat serial monitor untuk melakukan debug program. Icon serial monitor terlihat pada gambar berikut.

Gambar Icon Serial Monitor pada Arduino IDE.

Atur serial baud rate menjadi 115200 dan pilih BothNL & CR. Hasilnya akan terlihat seperti gambar berikut.

Pastikan serial baud rate sesuai dengan nilai yang terdefinisi di kode program. Jika serial baud rate tidak sama, antara kode program dan serial monitor maka karakter ASCII tidak akan terbaca dengan baik.

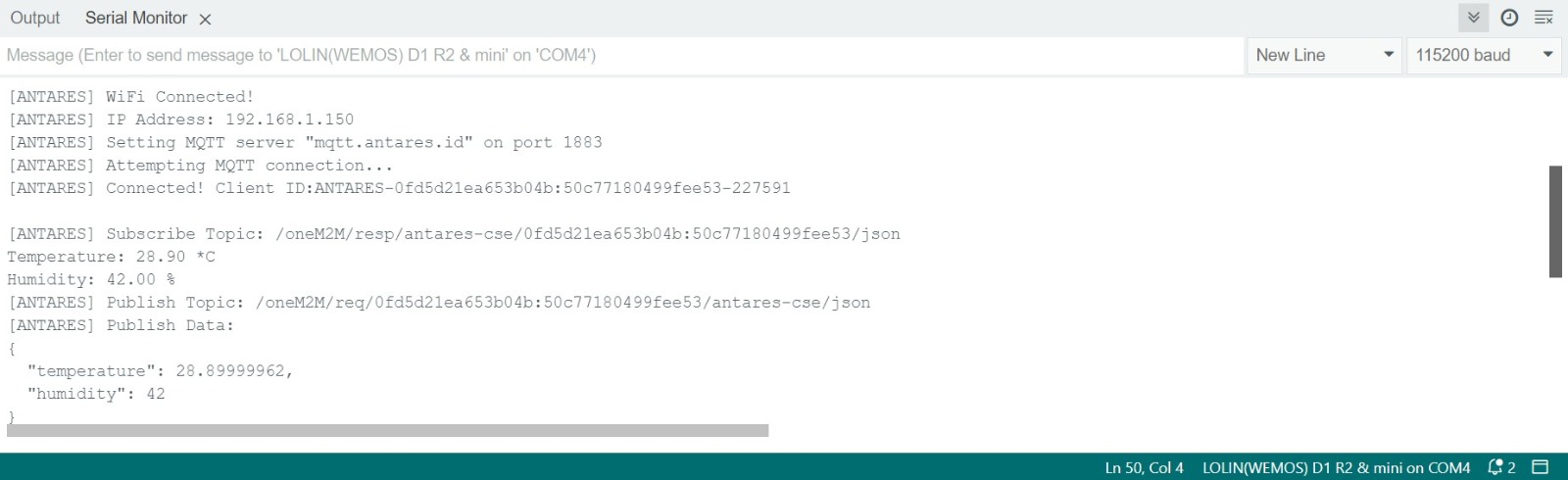

Gambar Serial Monitor

5. Periksa Data di Antares

Setelah upload program berhasil, selanjutnya buka halaman device antares kemudian lihat apakah data sudah berhasil dikirim.

Gambar Halaman Console Antares Ketika Data Berhasil Diterima.

Data yang dikirimkan dari ESP8266 dengan protokol MQTT berupa variabel temperature dan humidity.
