Mengirim Data Sederhana ke Antares dengan Protokol HTTP

PreviousESP32 (Wi-Fi) Protokol HTTPNextMengambil Data Terakhir dari Server Antares dengan Protokol HTTP

Last updated 8 months ago

Pendahuluan

Pada project ini Anda akan diarahkan untuk mengirim data sederhana dari Development Board Lynx-32 ke Antares IoT Platform menggunakan konektivitas Wi-Fi dengan protokol HTTP.

Prasyarat

Material yang dibutuhkan mengikuti Prasyarat Umum pada laman sebelumnya. Jika Anda belum menyiapkan kebutuhan pada laman tersebut, maka Anda dapat mengunjungi laman berikut.

Adapun tambahan material yang spesifik untuk project ini adalah sebagai berikut.

  1. Library Antares ESP HTTP. Pada dokumentasi ini menggunakan library Antares ESP HTTP versi 1.6.0.

Jika anda belum menginstall Antares ESP HTTP 1.6.0 dapat mengikuti langkah berikut.

Antares Wi-Fi HTTP

Langkah Kerja

1. Jalankan Aplikasi Arduino IDE

2. Membuka Contoh Program

Kode program dapat Anda buka pada Arduino IDE melalui File > Examples > Antares ESP HTTP > AntaresStoreData.

Berikut adalah kode program contoh AntaresStoreData.

/*
  This code will deploy data to your Antares project device with the following structure:
  (Note that nesting the JSON object can only be done up to 2 levels using this library)
  {
    "temperature": random-int,
    "humidity": random-int,
    "wind_speed": random-float,
    "rain_level": random-float,
    "location" : {
      "latitude": "static-string",
      "longitude": "static-string"
    }
  }
  For more information please visit https://antares.id/id/docs.html
*/

#include <AntaresESPHTTP.h>

#define ACCESSKEY "YOUR-ACCESS-KEY"       // Replace with your Antares account access key
#define WIFISSID "YOUR-WIFI-SSID"         // Replace with your Wi-Fi SSID
#define PASSWORD "YOUR-WIFI-PASSWORD"     // Replace with your Wi-Fi password

#define projectName "YOUR-APPLICATION-NAME"   // Replace with the Antares application name that was created
#define deviceName "YOUR-DEVICE-NAME"     // Replace with the Antares device name that was created

AntaresESPHTTP antares(ACCESSKEY);

void setup() {
  Serial.begin(115200);
  antares.setDebug(true);
  antares.wifiConnection(WIFISSID, PASSWORD);
}

void loop() {
    // Variables
  int temp = random(25,30) ;
  int hum = random(75,90);
  float windsp = float(random(20, 30))/3.33;
  float rainlv = float(random(0, 20))/6.99;
  String lat = "-6.8718189";
  String lon = "107.5872477";

  // Add variable data to storage buffer
  antares.add("temperature", temp);
  antares.add("humidity", hum);
  antares.add("wind_speed", windsp);
  antares.add("rain_level", rainlv);
  antares.add("location", "latitude", lat);
  antares.add("location", "longitude", lon);

  // Send from buffer to Antares
  antares.send(projectName, deviceName);
  delay(10000);
}

3. Set HTTP Parameter pada Kode Program

Ubah parameter Protokol HTTP pada variabel berikut *ACCESSKEY, *WIFISSID, *PASSWORD, *projectName, dan *deviceName. Sesuaikan dengan parameter di console Antares.

#define ACCESSKEY "YOUR-ACCESS-KEY"       // Replace with your Antares account access key
#define WIFISSID "YOUR-WIFI-SSID"         // Replace with your Wi-Fi SSID
#define PASSWORD "YOUR-WIFI-PASSWORD"     // Replace with your Wi-Fi password

#define projectName "YOUR-APPLICATION-NAME"   // Replace with the Antares application name that was created
#define deviceName "YOUR-DEVICE-NAME"     // Replace with the Antares device name that was created

Parameter *Access key didapat dari laman akun Antares Anda.

Parameter WIFISSID didapat dari nama Wi-Fi/Hotspot yang nantinya akan digunakan oleh Development Board Lynx-32. Contohnya pada gambar di bawah ini.

Parameter *PASSWORD didapat dari password Wi-Fi yang sedang anda gunakan.

Parameter *projectName dan *deviceName didapat dari Application Name dan Device Name yang sudah dibuat dalam akun Antares.

4. Compile dan Upload Program

Hubungkan Lynx-32 dengan komputer Anda dan pastikan Communication Port terbaca.

Pada sistem operasi Windows pengecekan dapat dilakukan melalui Device Manager. Jika Lynx-32 Anda terbaca maka tampil USB-Serial CH340 dengan port menyesuaikan ketersediaan port (pada kasus ini terbaca COM4).

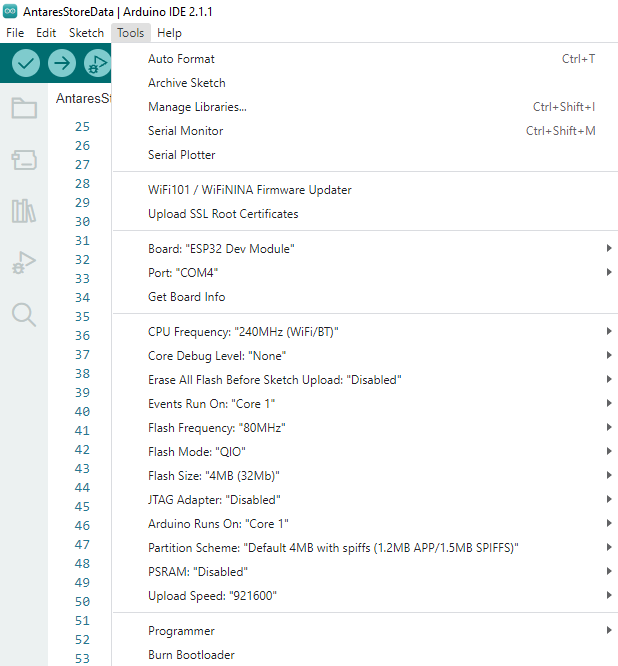

Atur board ESP32 dengan klik Tools > Board > esp32 pada Arduino IDE, kemudian pastikan yang digunakan adalah ESP32 Dev Module. Pilih port sesuai communication port yang terbaca (dalam kasus ini COM4). Hasilnya akan terlihat seperti gambar berikut.

Setelah semua setup selesai, lakukan upload program dengan menekan icon panah seperti gambar berikut. Tunggu hingga selesai proses compile dan upload

Icon Centang pada Arduino IDE hanyalah proses verify. Biasanya digunakan untuk Compile program untuk mengetahui apakah terdapat error atau tidak.

Icon Panah pada Arduino IDE adalah proses verify dan upload. Biasanya digunakan untuk Compile program sekaligus Flash Program pada target board.

Jika upload program berhasil maka akan terlihat seperti gambar berikut.

Setelah selesai upload program, Anda dapat melihat serial monitor untuk melakukan debug program. Icon serial monitor terlihat pada gambar berikut.

Atur serial baud rate menjadi 115200 dan pilih BothNL & CR. Hasilnya akan terlihat seperti gambar berikut.

Pastikan serial baud rate sesuai dengan nilai yang terdefinisi di kode program. Jika serial baud rate tidak sama, antara kode program dan serial monitor maka karakter ASCII tidak akan terbaca dengan baik.

5. Periksa Data di Antares

Setelah upload program berhasil, selanjutnya buka halaman device antares kemudian lihat apakah data sudah berhasil dikirim.

Data yang dikirimkan dari Development Board Lynx-32 dengan protokol HTTP berupa variabel temperature, humidity, wind_speed, rain_level, dan location yang berisi latitude dan longitude.

Prasyarat Umum ESP32 Wi-Fi

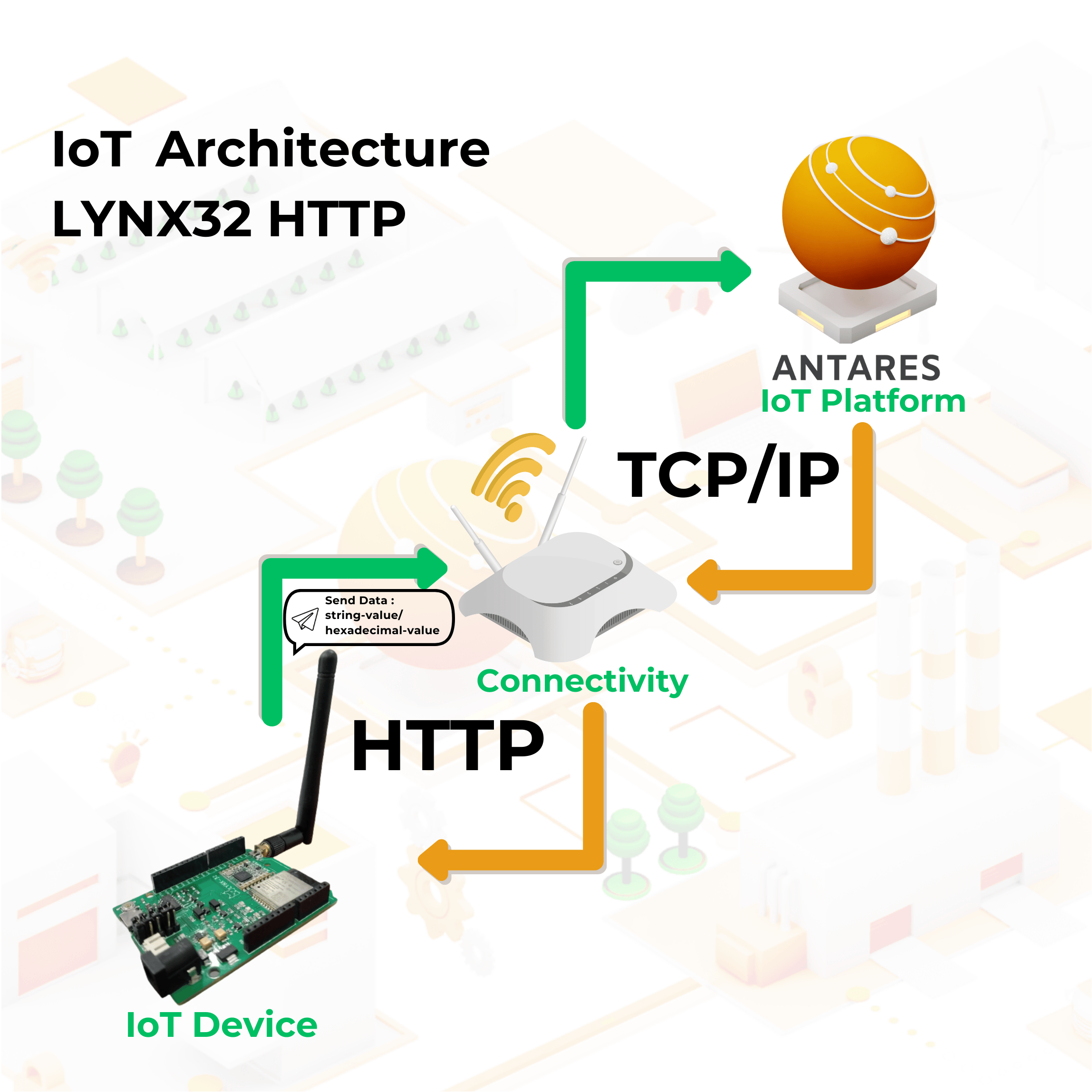

Gambar Ilustrasi Project
Letak Access Key di Laman Akun Antares
WIFISSID
Tampilan Application Name
Tampilan Device Name
Tampilan Device Manager
Tampilan Spesifikasi Board dan Port yang Digunakan
Ikon Compile untuk Centang dan Ikon Upload untuk Tanda Panah
Tampilan Keluaran Program Berhasil Di Upload
Ikon Serial Monitor
Tampilan Serial Monitor
Tampilan Antares Console
