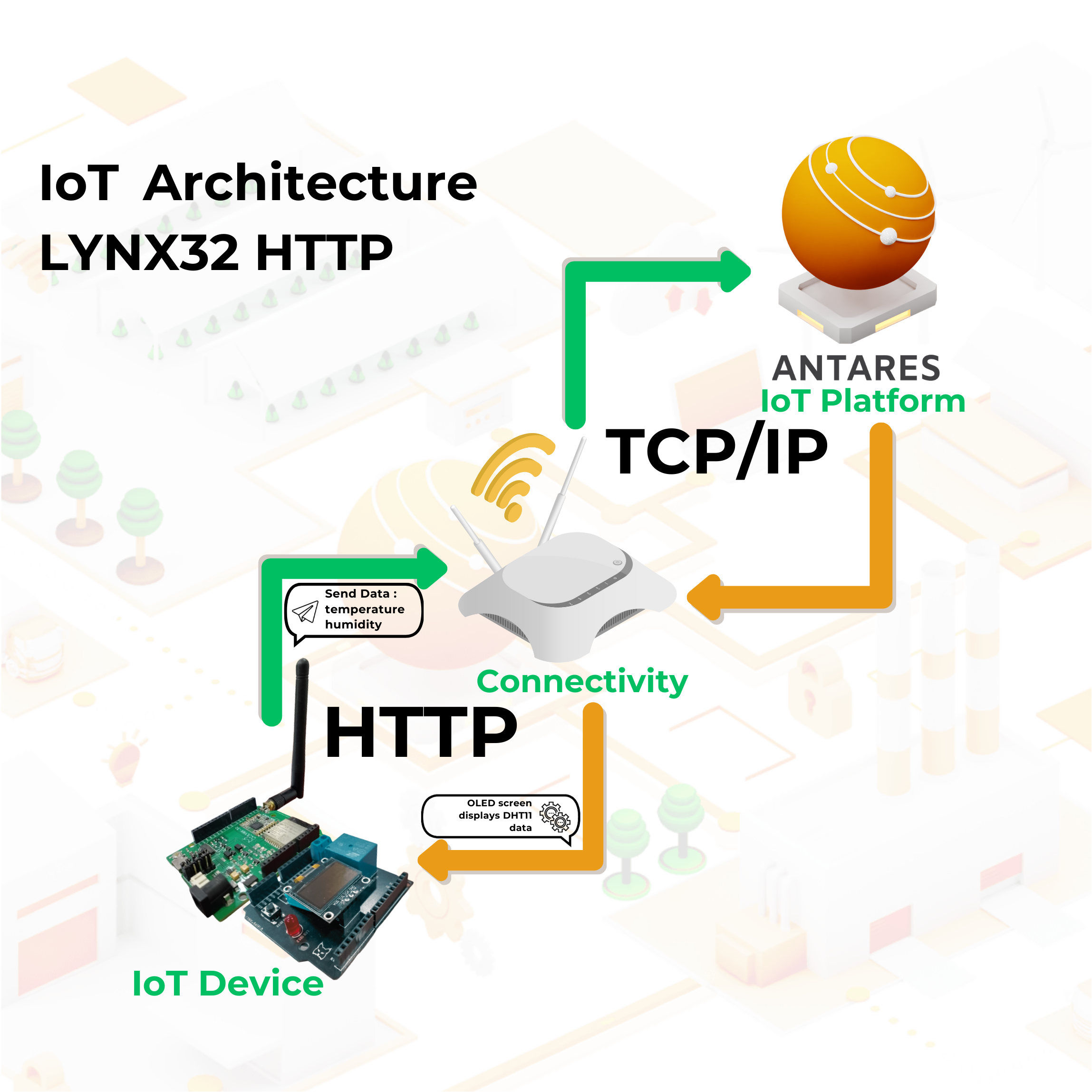

# Post Data DHT 11 dan ditampilkan pada Display OLED ## Pendahuluan Pada project ini, Anda akan menggunakan **Shield Workshop Antares** pada modul **Development Board Lynx-32.** Pada **Shield Workshop Antares** ini terdapat sensor suhu, kelembapan (DHT11), relay, LED dan push button. Anda akan melakukan monitoring suhu dan kelembapan sesuai periode interval yang ditentukan. Hasil data yang dikirim sensor dapat Anda pantau melalui console Antares dan ditampilkan pada OLED.

## Prasyarat Material yang dibutuhkan mengikuti **Prasyarat Umum** pada laman sebelumnya. Jika Anda belum menyiapkan kebutuhan pada laman tersebut, maka Anda dapat mengunjungi laman berikut. {% content-ref url="../../prasyarat-umum-esp32-wi-fi" %} [prasyarat-umum-esp32-wi-fi](https://docs.antares.id/contoh-kode-dan-library/esp32-wi-fi/prasyarat-umum-esp32-wi-fi) {% endcontent-ref %} Adapun tambahan material yang spesifik untuk project ini adalah sebagai berikut. 1. Shield Workshop Antares 2. Modul OLED SSD1306 0,96inch 128x64 pixel berbasis I2C

3. Library Antares ESP HTTP. Pada dokumentasi ini menggunakan library **Antares ESP HTTP versi 1.6.0.** {% hint style="info" %} Jika anda belum menginstall **Antares ESP HTTP 1.6.0** dapat mengikuti langkah berikut. [antares-wi-fi-http](https://docs.antares.id/pendahuluan/instalasi-library-arduino/antares-wi-fi-http "mention") {% endhint %} 4. Library DHT11. Pada dokumentasi ini menggunakan **DHT11 Sensor Library versi 1.4.4.** {% hint style="info" %} Jika Anda belum menginstall library **DHT11 Sensor Library versi 1.4.4.** dapat mengikuti langkah pada link berikut. [dht11-sensor-library](https://docs.antares.id/pendahuluan/instalasi-library-arduino/dht11-sensor-library "mention") {% endhint %} 5. Library OLED SSD1306. Pada dokumentasi ini menggunakan **Adafruit SSD1306 by Adafruit versi 2.5.7.** {% hint style="info" %} Jika Anda belum menginstall library **Adafruit SSD1306 by Adafruit versi 2.5.7.** dapat mengikuti langkah pada link berikut. [adafruit-ssd1306](https://docs.antares.id/pendahuluan/instalasi-library-arduino/adafruit-ssd1306 "mention") {% endhint %} ## Langkah Kerja ### 1. Jalankan Aplikasi Arduino IDE ### 2. Membuka Contoh Program {% hint style="info" %} Kode program dapat Anda buka pada Arduino IDE melalui **File > Examples > Antares ESP HTTP > Lynx32-Simple-Project > POST\_DATA\_DHT11\_OLED.** {% endhint %} Berikut adalah kode program contoh **POST\_DATA\_DHT11\_OLED**. ```arduino // Library initialization #include // Load AntaresESP32HTTP library for connecting to the Antares platform #include "DHT.h" // Load DHT sensor library for reading temperature and humidity #include // Load OLED display library #define DHTPIN 14 // Define DHTPIN variable, pointing to pin 14 #define DHTTYPE DHT11 // Set DHT type to DHT11 #define SCREEN_WIDTH 128 // Define OLED screen width #define SCREEN_HEIGHT 64 // Define OLED screen height #define OLED_RESET -1 // Define OLED reset pin, set to -1 as it's not used #define SCREEN_ADDRESS 0x3C // Define OLED I2C address #define ACCESSKEY "YOUR-ACCESS-KEY" // Replace with your Antares account access key #define WIFISSID "YOUR-WIFI-SSID" // Replace with your Wi-Fi SSID #define PASSWORD "YOUR-WIFI-PASSWORD" // Replace with your Wi-Fi password #define projectName "YOUR-APPLICATION-NAME" // Replace with the Antares application name that was created #define deviceName "YOUR-DEVICE-NAME" // Replace with the Antares device name that was created const unsigned long interval = 10000; // 10 s interval to send message unsigned long previousMillis = 0; // will store last time message sent AntaresESPHTTP antares(ACCESSKEY); // Create an antares object for connecting to Antares DHT dht(DHTPIN, DHTTYPE); // Create a dht object for the DHT sensor Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET); // Create a display object for the OLED screen void setup() { Serial.begin(115200); // Initialize serial communication with baudrate 115200 antares.setDebug(true); // Turn on debug mode. Set to "false" if you don't want messages to appear in the serial monitor // Reset WiFi cache before connecting WiFi.disconnect(); antares.wifiConnection(WIFISSID, PASSWORD); // Attempt to connect to Wi-Fi with the specified SSID and password dht.begin(); // Initialize the DHT sensor object if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) { Serial.println(F("SSD1306 allocation failed")); // Check if the OLED is successfully initialized for (;;); } display.clearDisplay(); // Clear the OLED display display.setTextColor(SSD1306_WHITE); // Set text color to white display.setTextSize(1); // Set text size to 1 display.setCursor(0, 0); // Set cursor position to (0, 0) display.println(F("Temperature & Humidity")); // Display "Temperature & Humidity" text on the OLED display.display(); // Show the text on the OLED delay(2000); // Delay for 2 seconds } void loop() { // Check interval overflow if (millis() - previousMillis > interval) { previousMillis = millis(); float hum = dht.readHumidity(); // Read humidity value from the DHT sensor float temp = dht.readTemperature(); // Read temperature value from the DHT sensor if (isnan(hum) || isnan(temp)) { // Check if the sensor reading is invalid Serial.println("Failed to read DHT sensor!"); // If the reading is invalid, print an error message return; // Exit the loop function and wait for the next cycle } display.clearDisplay(); // Clear the OLED display display.setTextSize(1); // Set text size to 1 display.setCursor(0, 0); // Set cursor position to (0, 0) display.print(F("Temperature: ")); // Display "Temperature: " text on the OLED display.print(temp); // Display temperature value on the OLED display.println(F(" C")); // Display " C" (for Celsius) on the OLED display.print(F("Humidity: ")); // Display "Humidity: " text on the OLED display.print(hum); // Display humidity value on the OLED display.println(F(" %")); // Display " %" (for percentage) on the OLED display.display(); // Show the text on the OLED Serial.println("Temperature: " + (String)temp + " *C"); // Print temperature value to the serial monitor with "*C" format Serial.println("Humidity: " + (String)hum + " %"); // Print humidity value to the serial monitor with "%" format // Add variable data to the storage buffer in Antares antares.add("temperature", temp); antares.add("humidity", hum); // Send data from the storage buffer to Antares antares.send(projectName, deviceName); } } ``` ### 3. Set HTTP Parameter pada Kode Program Ubah parameter Protokol HTTP pada variabel berikut **\*ACCESSKEY, \*WIFISSID, \*PASSWORD, \*projectName,** dan **\*deviceName.** Sesuaikan dengan parameter di console Antares. ```arduino #define ACCESSKEY "YOUR-ACCESS-KEY" // Replace with your Antares account access key #define WIFISSID "YOUR-WIFI-SSID" // Replace with your Wi-Fi SSID #define PASSWORD "YOUR-WIFI-PASSWORD" // Replace with your Wi-Fi password #define projectName "YOUR-APPLICATION-NAME" // Replace with the Antares application name that was created #define deviceName "YOUR-DEVICE-NAME" // Replace with the Antares device name that was created ``` {% hint style="info" %} Parameter **\*Access key** didapat dari laman akun Antares Anda. {% endhint %}

{% hint style="info" %} Parameter **WIFISSID** didapat dari nama **Wi-Fi/Hotspot** yang nantinya akan digunakan oleh **Development Board Lynx-32**. Contohnya pada gambar di bawah ini. {% endhint %}

{% hint style="info" %} Parameter **\*PASSWORD** didapat dari **password Wi-Fi** yang sedang anda gunakan. {% endhint %} {% hint style="info" %} Parameter **\*projectName** dan **\*deviceName** didapat dari **Application Name** dan **Device Name** yang sudah dibuat dalam akun Antares. {% endhint %}

### 4. Compile dan Upload Program Hubungkan **Lynx-32** dengan komputer Anda dan pastikan **Communication Port** terbaca. {% hint style="info" %} Pada sistem operasi Windows pengecekan dapat dilakukan melalui **Device Manager.** Jika **Lynx-32** Anda terbaca maka tampil **USB-Serial CH340** dengan port menyesuaikan ketersediaan port (pada kasus ini terbaca **COM4**). {% endhint %}

Atur board **ESP32** dengan klik **Tools > Board > esp32** pada Arduino IDE, kemudian pastikan yang digunakan adalah **ESP32 Dev Module.** Pilih port sesuai communication port yang terbaca (dalam kasus ini COM4). Hasilnya akan terlihat seperti gambar berikut.

Tampilan Spesifikasi Board dan Port yang Digunakan

Setelah semua setup selesai, lakukan upload program dengan menekan icon panah seperti gambar berikut. Tunggu hingga selesai proses compile dan upload

Ikon Compile untuk Centang dan Ikon Upload untuk Tanda Panah

{% hint style="info" %} **Icon Centang** pada Arduino IDE hanyalah proses verify. Biasanya digunakan untuk **Compile** program untuk mengetahui apakah terdapat error atau tidak. **Icon Panah** pada Arduino IDE adalah proses verify and upload. Biasanya digunakan untuk **Compile** program sekaligus **Flash program** kedalam target board. {% endhint %} Jika upload program berhasil maka akan terlihat seperti gambar berikut.

Setelah selesai upload program, Anda dapat melihat **serial monitor** untuk melakukan debug program. Icon **serial monitor** terlihat pada gambar berikut.

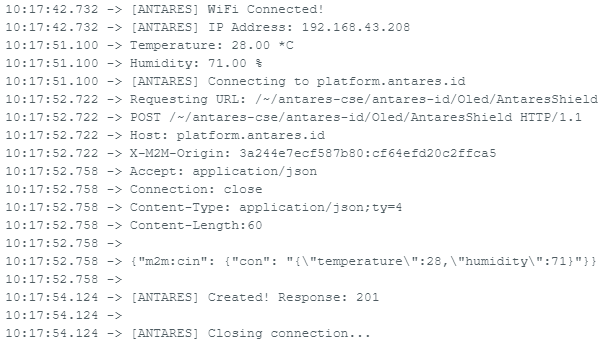

Atur **serial baud rate** menjadi 115200 dan pilih BothNL & CR. Hasilnya akan terlihat seperti gambar berikut.

{% hint style="danger" %} Pastikan **serial baud rate** sesuai dengan nilai yang terdefinisi di kode program. Jika **serial baud rate** tidak sama, antara **kode program** dan **serial monitor** maka karakter ASCII tidak akan terbaca dengan baik. {% endhint %} ### 5. Periksa Data di Antares Setelah upload program berhasil, selanjutnya buka halaman device antares kemudian lihat apakah data sudah berhasil dikirim.

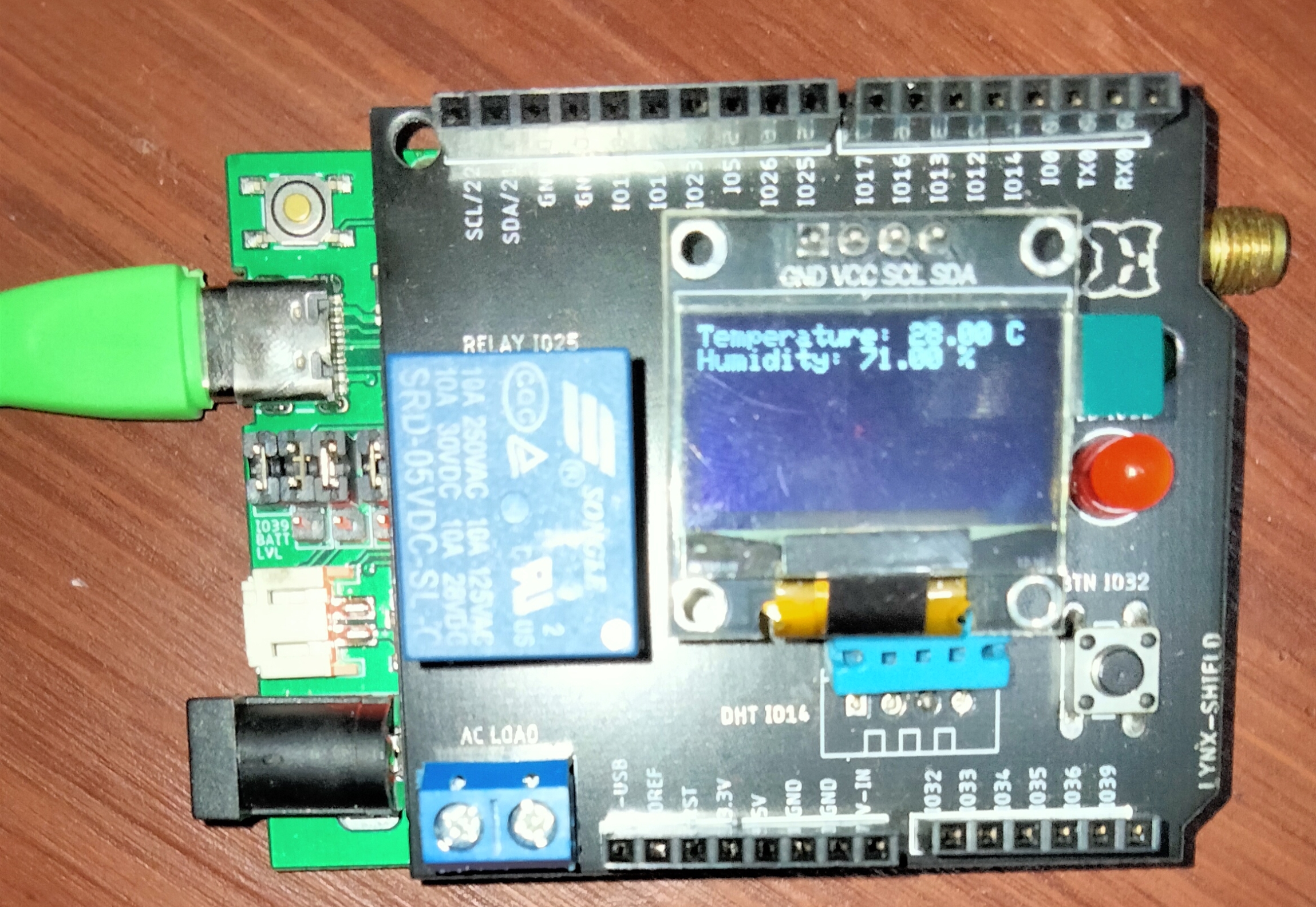

{% hint style="info" %} Data yang dikirimkan dari **Development Board Lynx-32** dengan protokol HTTP berupa variabel temperature dan humidity. {% endhint %} Berikut data yang ditampilkan OLED.
