# Mengontrol Relay dan LED Melalui Perintah Get

## Pendahuluan

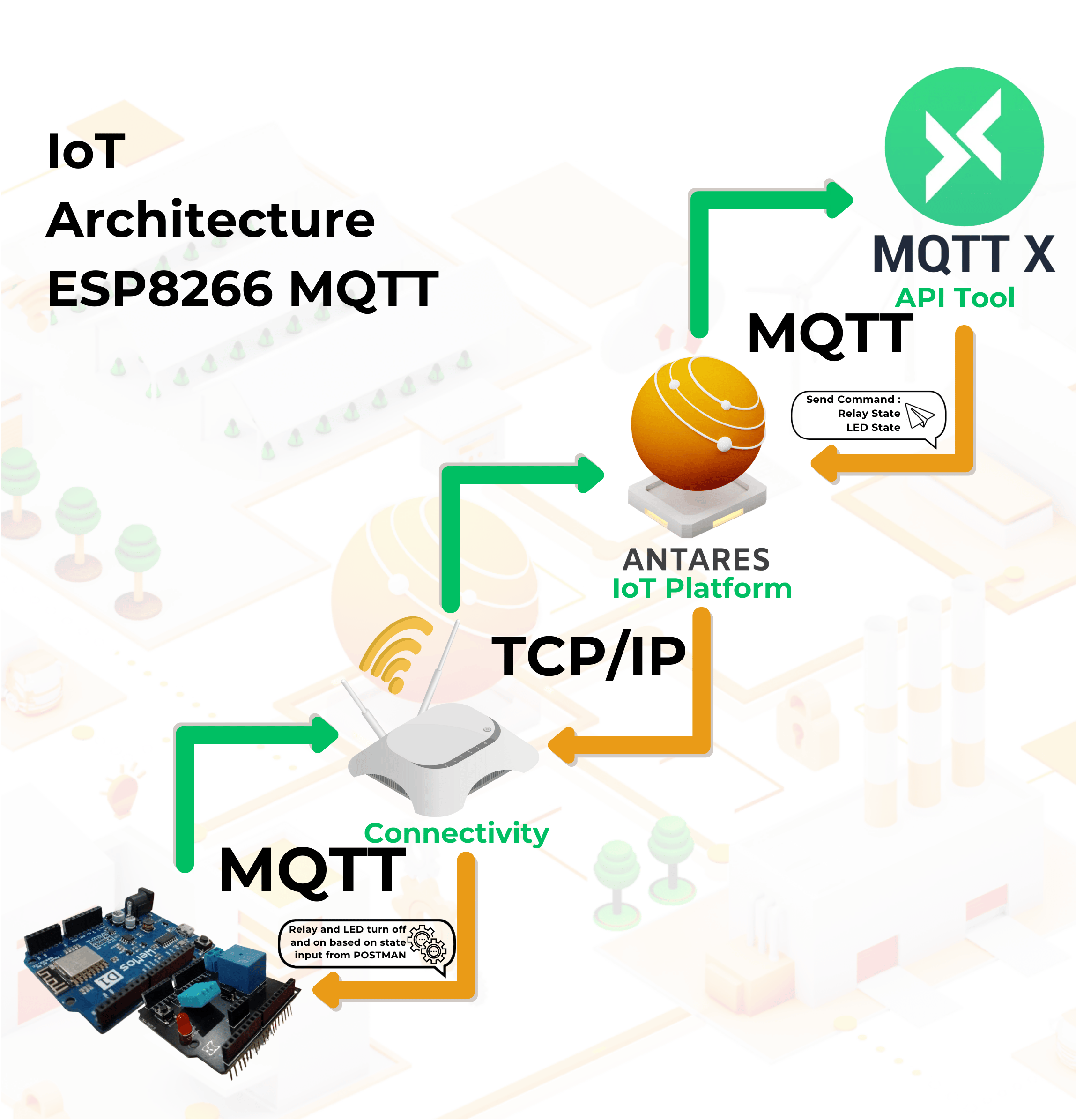

Pada project ini, Anda akan menggunakan **Shield Workshop Antares** pada modul **ESP8266 .** Pada **Shield Workshop Antares** ini terdapat sensor suhu, kelembapan (DHT11), relay, LED, dan push button. Anda akan melakukan publish data menggunakan **MQTTX** yang berisi perintah untuk mengontrol LED dan relay. Kemudian **ESP8266** melakukan **Subscribe Data ke** **Antares IoT Platform** yang berisi dua opsi perintah, yaitu apabila masukan Relay bernilai 1 maka relay akan menyala; masukan Relay bernilai 0 maka relay akan mati; LED bernilai 1 maka LED akan menyala; masukan LED bernilai 0 maka LED akan mati.

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/yvBUbYs3HD6uqjQnphr3/Mengontrol%20Relay%20dan%20LED%20Melalui%20Perintah%20Get.png" alt=""><figcaption><p>Gambar Ilustrasi Project</p></figcaption></figure>

## Prasyarat

Material yang dibutuhkan mengikuti **Prasyarat Umum** pada laman sebelumnya. Jika Anda belum menyiapkan kebutuhan pada laman tersebut, maka Anda dapat mengunjungi laman berikut.

{% content-ref url="../../prasyarat-umum-esp8266-wi-fi" %}
[prasyarat-umum-esp8266-wi-fi](https://docs.antares.id/contoh-kode-dan-library/esp8266-wi-fi/prasyarat-umum-esp8266-wi-fi)
{% endcontent-ref %}

Adapun tambahan material yang spesifik untuk project ini adalah sebagai berikut.

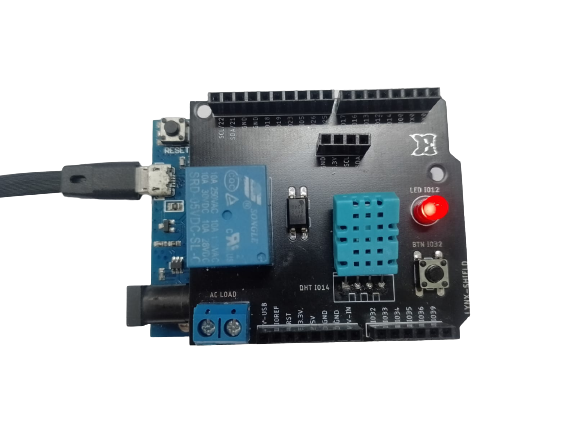

1. Shield Workshop Antares

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/1rERxDPSO98adpcvkVmE/RELAY_LED%20ON%20(1).png" alt=""><figcaption><p>Gambar WEMOS D1R2 dengan Antares Shield Terpasang</p></figcaption></figure>

2. Library Antares ESP MQTT. Pada dokumentasi ini menggunakan library **Antares ESP MQTT versi 1.0.**

{% hint style="info" %}
Jika anda belum menginstall **Antares ESP MQTT versi 1.0** dapat mengikuti langkah berikut.&#x20;

[antares-wi-fi-mqtt](https://docs.antares.id/pendahuluan/instalasi-library-arduino/antares-wi-fi-mqtt "mention")
{% endhint %}

3. Software MQTTX

{% hint style="info" %}
Jika Anda belum menginstall **Software MQTTX** dapat mengikuti langkah pada link berikut.

[instalasi-mqttx](https://docs.antares.id/pendahuluan/instalasi-software/instalasi-mqttx "mention")
{% endhint %}

## Langkah Kerja

### **1. Jalankan Aplikasi Arduino IDE**

### **2. Membuka Contoh Program**&#x20;

{% hint style="info" %}
Kode program dapat Anda buka pada Arduino IDE melalui **File > Example > Antares ESP MQTT > ESP8266-Simple-Project > RETRIEVE\_DATA\_RELAY\_LED.**
{% endhint %}

Berikut adalah kode program dari contoh **RETRIEVE\_DATA\_RELAY\_LED.**

```cpp
// Include necessary libraries
#include <AntaresESPMQTT.h> // Include the ESP8266 MQTT library

// Replace these with your own credentials
#define ACCESSKEY "YOUR-ACCESS-KEY"       // Replace with your Antares account access key
#define WIFISSID "YOUR-WIFI-SSID"         // Replace with your Wi-Fi SSID
#define PASSWORD "YOUR-WIFI-PASSWORD"     // Replace with your Wi-Fi password

#define projectName "YOUR-APPLICATION-NAME"   // Replace with the Antares application name that was created
#define deviceName "YOUR-DEVICE-NAME"     // Replace with the Antares device name that was created

#define relayPin D6 // Define the pin connected to the Relay
#define ledPin D2   // Define the pin connected to the LED

const unsigned long interval = 10000;    // 10 s interval to send message
unsigned long previousMillis = 0;  // will store last time message sent

AntaresESPMQTT antares(ACCESSKEY);

void callback(char topic[], byte payload[], unsigned int length) {
  antares.get(topic, payload, length);

  Serial.println("New Message!");
  Serial.println("Topic: " + antares.getTopic());
  Serial.println("Payload: " + antares.getPayload());

  String relayValue = antares.getString("Relay"); // Change data field to "Relay"
  String ledValue = antares.getString("LED");     // Add reading for "LED" data field
  // Control relay based on received data
  if (relayValue == "1") {
  digitalWrite(relayPin, HIGH);
  }
  else if (relayValue == "0") {
  digitalWrite(relayPin, LOW);
  }

  // Control LED based on received data
  if (ledValue == "1") {
  digitalWrite(ledPin, HIGH);
  }
  else if (ledValue == "0") {
  digitalWrite(ledPin, LOW);
  }

  Serial.println("Received data - Relay: " + relayValue + " | LED: " + ledValue);

}

void setup() {
    Serial.begin(115200); // Initialize serial communication
    antares.setDebug(true); // Enable debugging for Antares
    antares.wifiConnection(WIFISSID, PASSWORD); // Connect to WiFi
    antares.setMqttServer();
    antares.setCallback(callback);
    pinMode(relayPin, OUTPUT); // Set relayPin as an output
    pinMode(ledPin, OUTPUT); // Set ledPin as an output
}

void loop() {
 /*
    Check if we're still connected to the MQTT broker/server.
    If disconnected, the device will try to reconnect.
   */
  antares.checkMqttConnection();
}

```

### **3. Set Credential WiFi dan Credential Antares pada Kode Program**&#x20;

Ubah parameter Protokol HTTP pada variabel berikut **\*ACCESSKEY, \*WIFISSID, \*PASSWORD, \*projectName,** dan **\*deviceName.** Sesuaikan dengan parameter di console Antares.&#x20;

```arduino
#define ACCESSKEY "your-access-key" // Replace with your Antares account access key
#define WIFISSID "your-wifi-ssid" // Replace with your Wi-Fi SSID
#define PASSWORD "your-wifi-password" // Replace with your Wi-Fi password

#define projectName "your-project-name"   // Antares project name
#define deviceName "YOUR-DEVICE-NAME-"    // Antares device name
```

{% hint style="info" %}
Parameter **\*Access key** didapat dari laman akun Antares Anda.
{% endhint %}

<figure><img src="https://3995702122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FrRkxjRLeqOm0pNhLfsus%2Fuploads%2FOwjl0QLzoSAsGheYULv8%2Faccess%20key.png?alt=media&#x26;token=064f2e4c-ff48-43a2-a34a-bbf49cf0276c" alt=""><figcaption><p>Letak Access Key di Laman Akun Antares</p></figcaption></figure>

{% hint style="info" %}

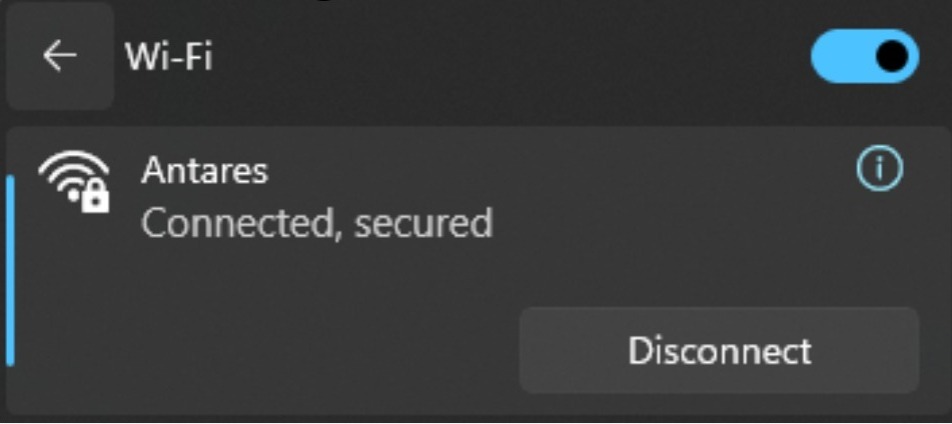

Parameter **WIFISSID** didapat dari nama **Wifi/Hotspot** yang sedang digunakan oleh Anda. contohnya pada gambar di bawah ini.
{% endhint %}

<div align="center" data-full-width="true"><figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/pyJ8c4CHVg7PiEMr3onM/WIFI%20SSID.jpeg" alt="" width="375"><figcaption><p>WiFi SSID yang digunakan.</p></figcaption></figure></div>

{% hint style="info" %}
Parameter **\*PASSWORD** didapat dari **password WiFi** yang sedang anda gunakan.
{% endhint %}

{% hint style="info" %}
Parameter **\*projectName** dan **\*deviceName** didapat dari **Application Name** dan **Device Name** yang sudah dibuat dalam akun Antares.
{% endhint %}

<figure><img src="https://3995702122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FrRkxjRLeqOm0pNhLfsus%2Fuploads%2FN7knh7f7OpiwLTEkaFW6%2Fapp.png?alt=media&#x26;token=88c51a3d-fe2a-4ed5-a31a-d7b65ecea07f" alt=""><figcaption><p>Tampilan Application Name</p></figcaption></figure>

<figure><img src="https://3995702122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FrRkxjRLeqOm0pNhLfsus%2Fuploads%2FRvSnqdTixvBbxlK1SRPu%2Fdevice%20receive.png?alt=media&#x26;token=ee0fd421-bad9-44af-b9bc-1cdeb2ffffcc" alt=""><figcaption><p>Tampilan Device Name</p></figcaption></figure>

### **4. Compile dan Upload Program**

Hubungkan **ESP8266 WEMOS D1R2** dengan komputer Anda dan pastikan **Communication Port** terbaca.

{% hint style="info" %}

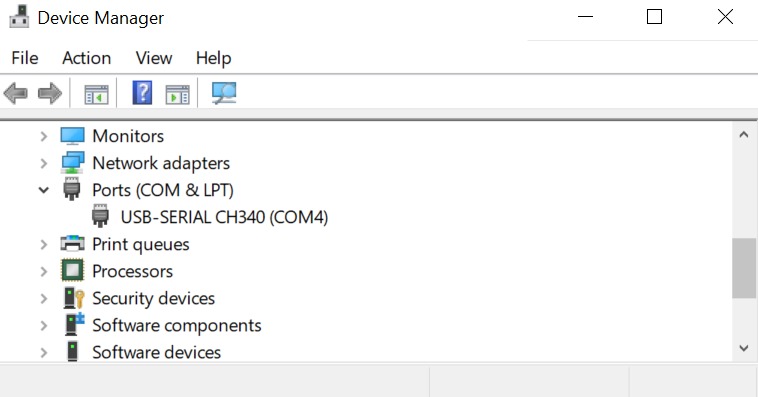

Pada sistem operasi Windows pengecekan dapat dilakukan melalui **Device Manager.** Jika **ESP8266 WEMOS D1R2** Anda terbaca maka tampil **USB-SerialCH340** dengan port menyesuaikan ketersediaan port (pada kasus ini terbaca **COM4**).
{% endhint %}

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/s1B62JPG0OKUmu6N2cNs/Device%20Manager.jpeg" alt=""><figcaption><p>Gambar Device Manager pada Windows.</p></figcaption></figure>

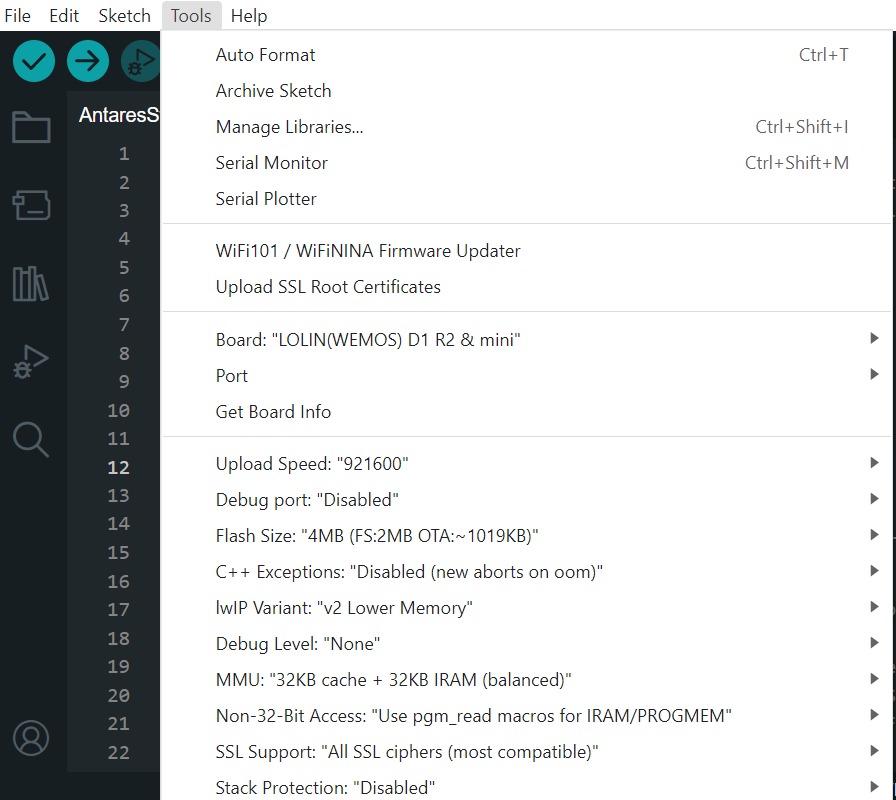

Atur board **ESP8266 WEMOS D1R2** dengan klik **Tools > Board > esp8266** pada Arduino IDE, kemudian pastikan yang digunakan adalah **LOLIN(WEMOS) D1 R2 & mini.** Pilih port sesuai communication port yang terbaca (dalam kasus ini COM4). Hasilnya akan terlihat seperti gambar berikut.

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/fN3Oo4inTWA7aQdihwRN/Board%20LOLIN%20WEMOS%20D1R2.jpeg" alt="" width="563"><figcaption><p>Gambar Menu Tools pada Arduino IDE</p></figcaption></figure>

Setelah semua setup selesai, lakukan upload program dengan menekan icon panah seperti gambar berikut. Tunggu hingga selesai proses compile dan upload

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/l30bvB8rqNen2fajsKH4/Logo%20Upload%20dan%20Verify.jpeg" alt=""><figcaption><p>Gambar Icon Verify dan Upload pada Arduino IDE.</p></figcaption></figure>

{% hint style="info" %}
**Icon Centang** pada Arduino IDE hanyalah proses verify. Biasanya digunakan untuk **Compile** program untuk mengetahui apakah terdapat error atau tidak .

**Icon Panah** pada Arduino IDE adalah proses verify dan upload. Biasanya digunakan untuk **Compile** program sekaligus **Flash Program** pada target board.
{% endhint %}

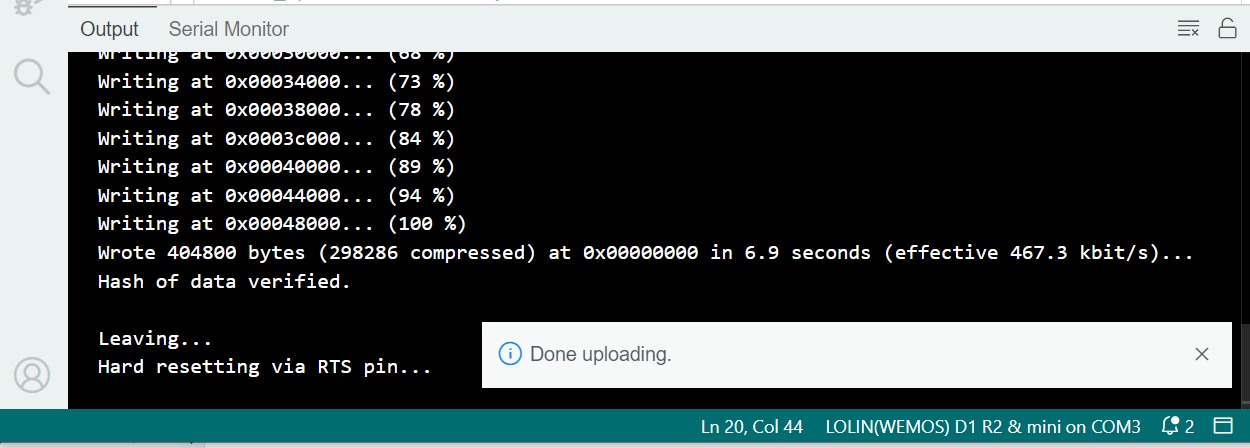

Jika upload program berhasil maka akan terlihat seperti gambar berikut.

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/qhIYWcwHY5qFypH9WXXv/Done%20Uploading.jpeg" alt=""><figcaption><p>Gambar Halaman Arduino IDE Setelah Upload Berhasil.</p></figcaption></figure>

Setelah selesai upload program, Anda dapat melihat **serial monitor** untuk melakukan debug program. Icon **serial monitor** terlihat pada gambar berikut.

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/a22QHB5M2JBFBtt5gvY5/Logo%20SeRial%20Retrieve%20Last%20Data.jpeg" alt=""><figcaption><p>Gambar Icon Serial Monitor pada Arduino IDE.</p></figcaption></figure>

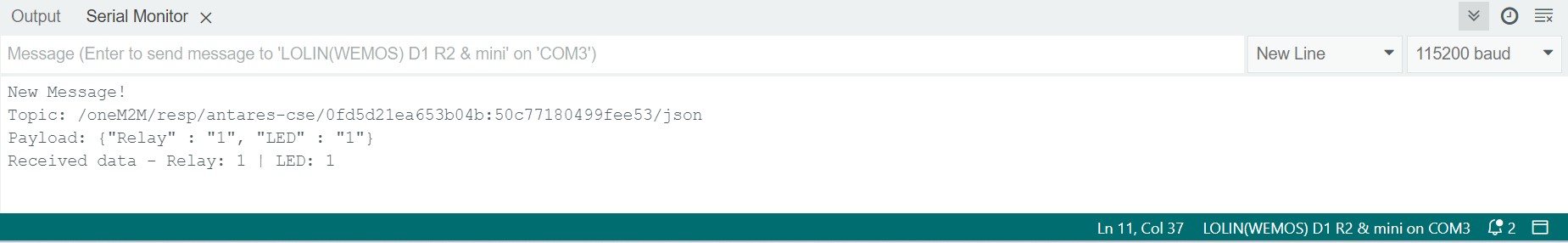

Atur **serial baud rate** menjadi 115200 dan pilih BothNL & CR. Hasilnya akan terlihat seperti gambar berikut.

{% hint style="danger" %}
Pastikan **serial baud rate** sesuai dengan nilai yang terdefinisi di kode program. Jika **serial baud rate** tidak sama, antara **kode program** dan **serial monitor** maka karakter ASCII tidak akan terbaca dengan baik.
{% endhint %}

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/wXDDxrEj0K2LfwiYOH2f/Serial%20monitor%20RELAY_LED_MQTT.jpg" alt=""><figcaption><p>Gambar Serial Monitor </p></figcaption></figure>

### **5. Setup Software MQTTX**

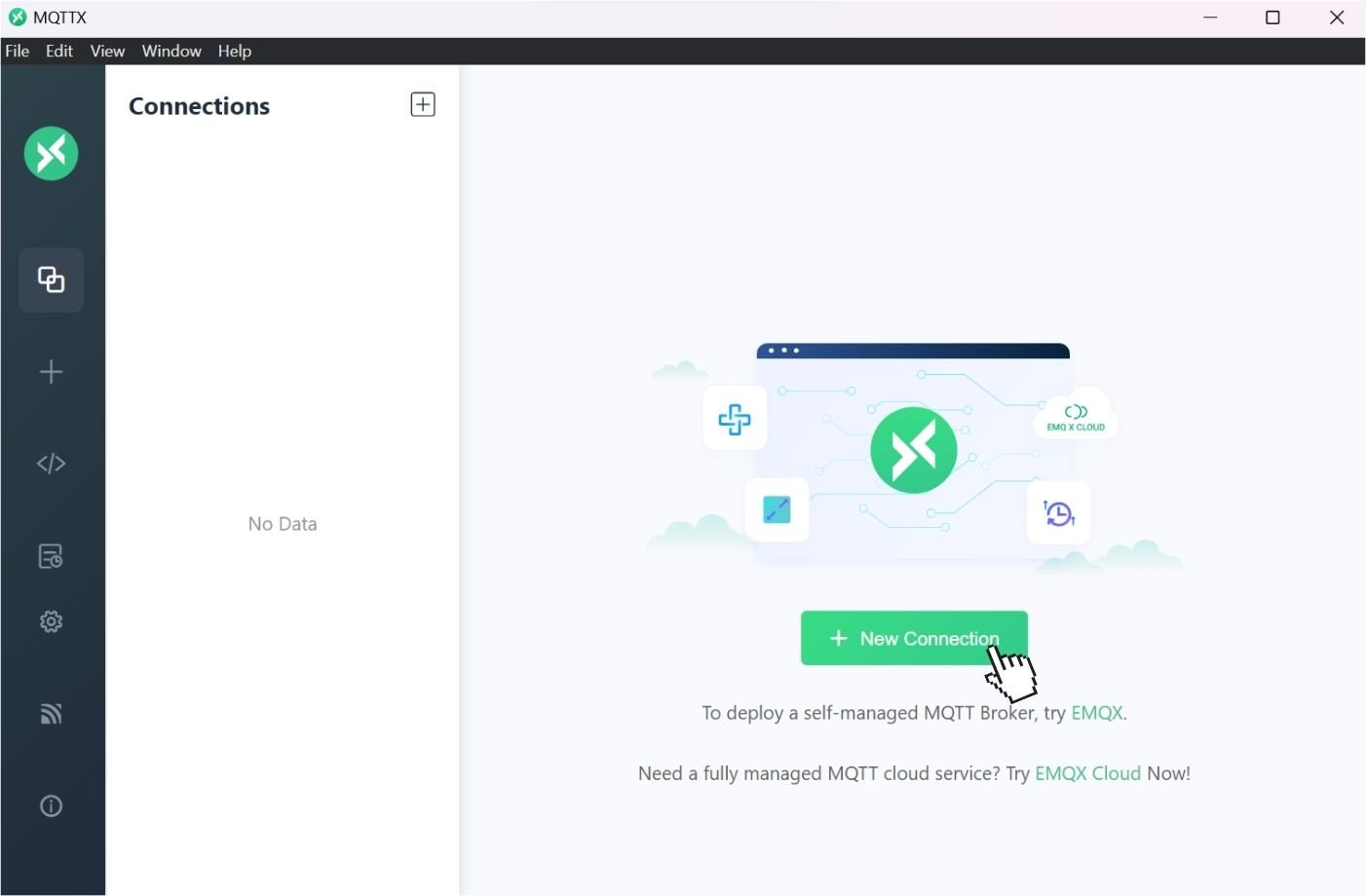

**Buka Aplikasi MQTTX, lalu pilih New Connection**

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/CSHhzEryqPB9XvTytNbR/New%20Connection%20MQTTX.jpg" alt=""><figcaption><p>Membuat New Connection</p></figcaption></figure>

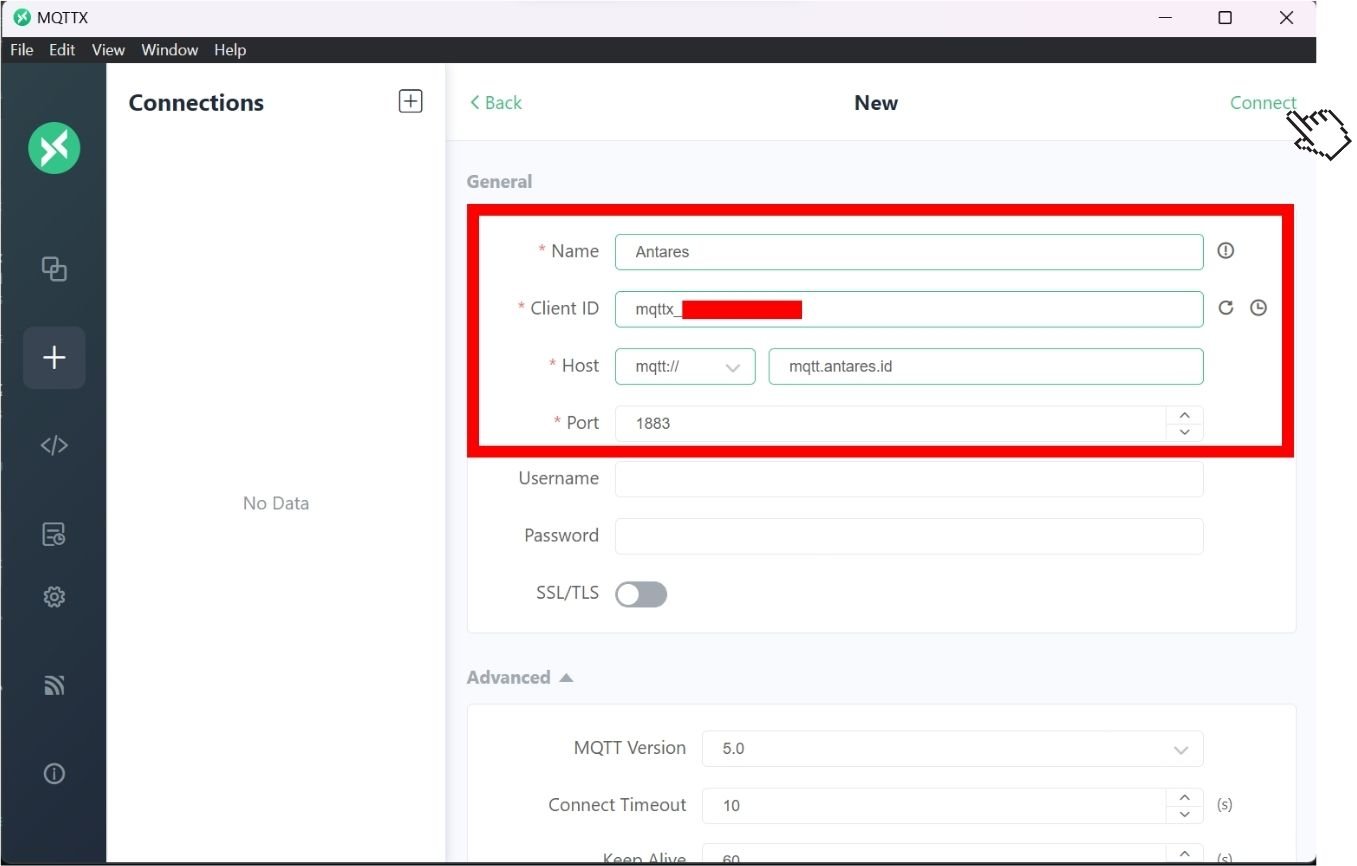

Agar dapat terconfigurasi antara MQTTX dengan broker Antares, sesuaikan Name, Host dan Port seperti yang ditunjukan di bawah ini, setelah itu klik Connect

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/ObAoFytha1xPO1lu8S4g/Configuration%20MQTTX.jpg" alt=""><figcaption><p>Antares MQTT Broker Configuration</p></figcaption></figure>

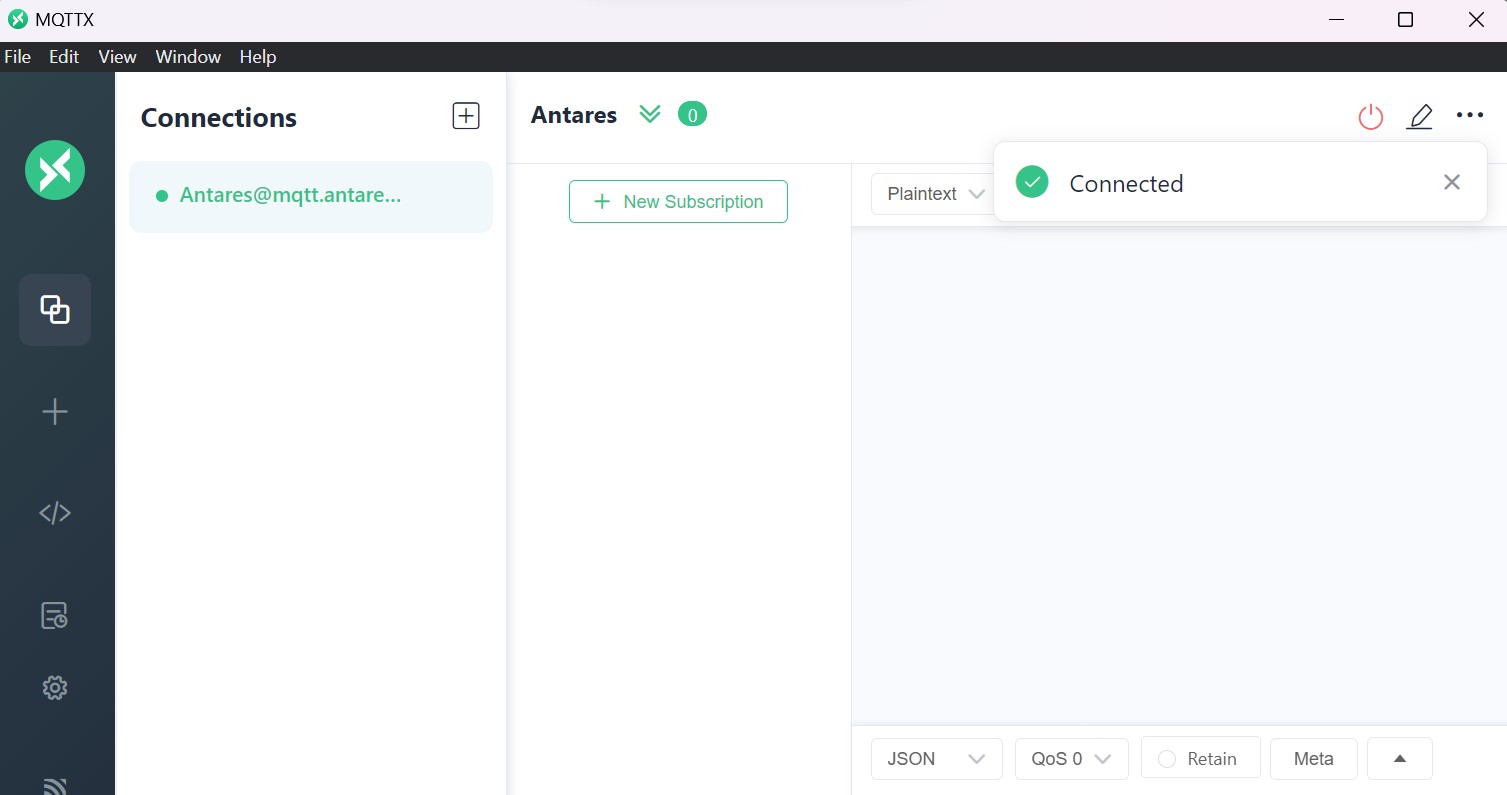

Jika sudah terkoneksi maka terdapat notifikasi seperti gambar berikut

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/BpWngtp9pnifjx72WfBG/Connected%20MQTTX.jpg" alt=""><figcaption><p>Antares Broker MQTTX Connected</p></figcaption></figure>

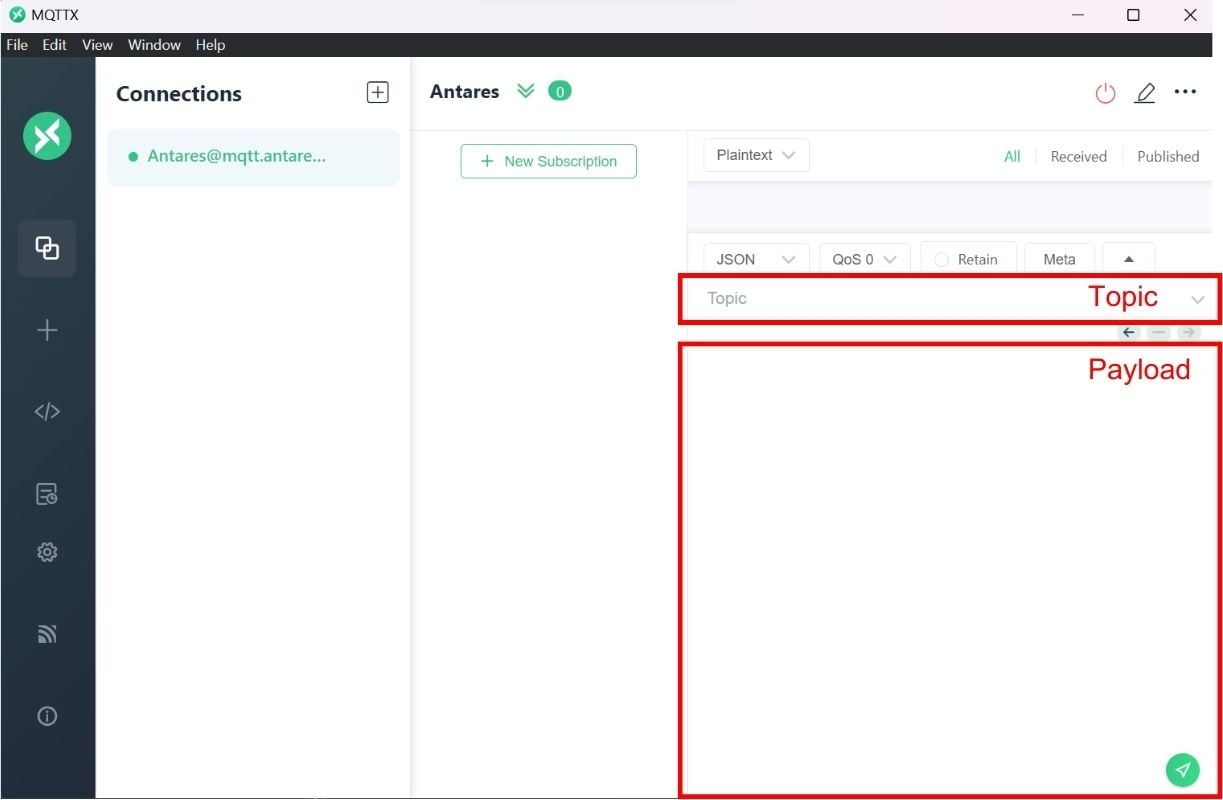

Untuk melakukan publish ke server Antares masukan **Topic** dan **Payload** pada kolom di MQTTX.

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/fKhY1VNVE782BXz4Q9uC/Topic%20dan%20Payload%20MQTTX.jpg" alt=""><figcaption><p>Laman Topic dan Payload pada MQTTX</p></figcaption></figure>

<table><thead><tr><th width="111">Field</th><th>Value</th></tr></thead><tbody><tr><td><strong>Topic</strong></td><td><mark style="color:red;"><code>/oneM2M/req/your-access-key/antares-cse/json</code></mark></td></tr><tr><td><strong>Payload</strong></td><td><pre class="language-json"><code class="lang-json">{
      "m2m:rqp": {
        "fr": "your-access-key",
        "to": "/antares-cse/antares-id/nama-aplikasi-anda/nama-device-anda",
        "op": 1,
        "rqi": 123456,
        "pc": {
          "m2m:cin": {
            "cnf": "message",
            "con": "{\"your-first-data\":\"the-integer-value\",\"your-second-data\":\"the-string-data\"}"
          }
        },
        "ty": 4
      }
    }
</code></pre></td></tr></tbody></table>

{% hint style="info" %}
Sesuaikan <mark style="color:red;">your-access-key</mark>, <mark style="color:red;">nama-aplikasi-anda</mark>, dan <mark style="color:red;">nama-device-anda</mark> sesuai nama-nama yang terdaftar pada akun Antares Anda. Isikan pula "Field" data dan "Nilai" data pada "con" sesuai yang Anda inginkan.
{% endhint %}

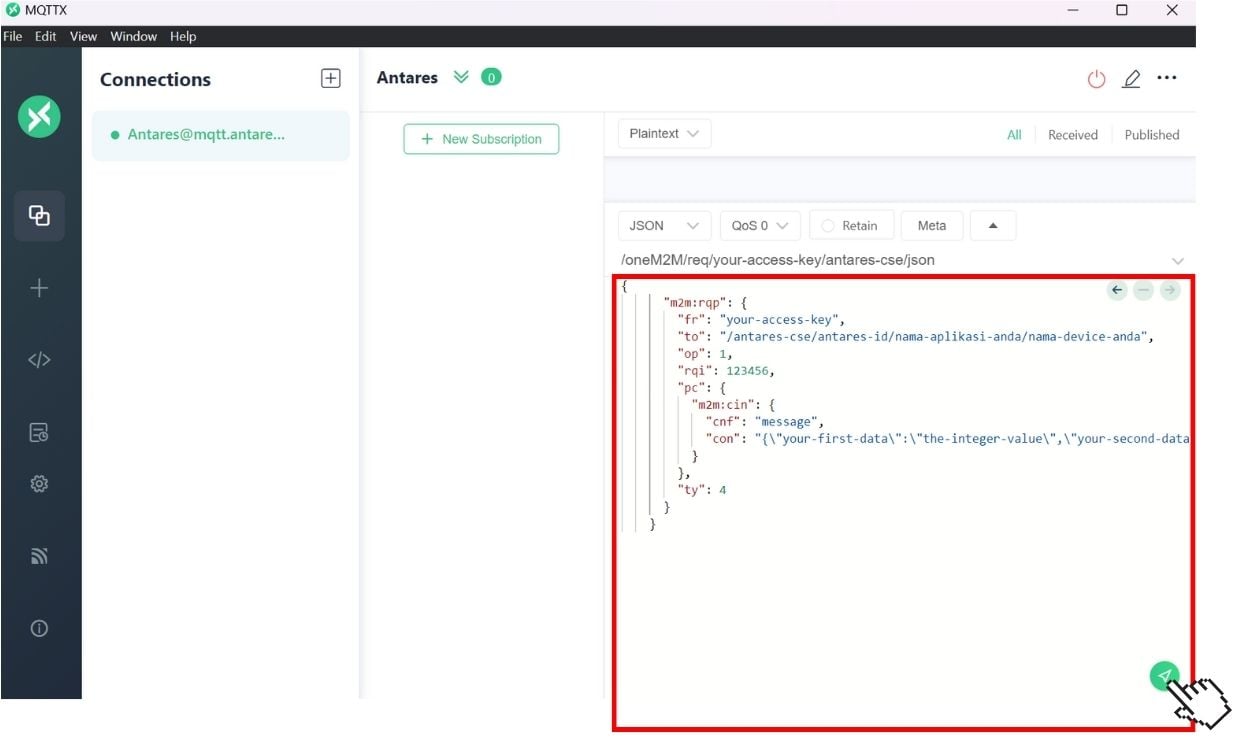

Pada software MQTTX masukan Topic dan Payload yang ingin digunakan. Kemudian klik Publish untuk mengirimkan pesan dari MQTTX ke server Antares.&#x20;

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/jd4wid1VT2ktTg1yYUYY/Publish%20to%20Antares%20MQTTX.jpg" alt=""><figcaption><p>Publish untuk mengirim pesan ke server Antares</p></figcaption></figure>

### **6. Mengirim Pesan MQTTX ke Server Antares**

Setelah setup software MQTTX selesai, saatnya mengirimkan perintah PUBLISH. Pada field "Relay" diisi dengan string "1" untuk **RELAY ON**  atau "0" untuk **RELAY OFF**. Pada field "LED" diisi dengan string "1" untuk **LED ON** atau "0" untuk **LED OFF**. Field "Relay" dan "LED" ini merupakan pesan perintah untuk mengendalikan Relay dan LED yang akan dikirim melalui protokol HTTP ke server Antares. &#x20;

```json
{
      "m2m:rqp": {
        "fr": "your-access-key",
        "to": "/antares-cse/antares-id/nama-aplikasi-anda/nama-device-anda",
        "op": 1,
        "rqi": 123456,
        "pc": {
          "m2m:cin": {
            "cnf": "message",
            "con": "{\"Relay\":\"1\",\"LED\":\"1\"}"
          }
        },
        "ty": 4
      }
    }
```

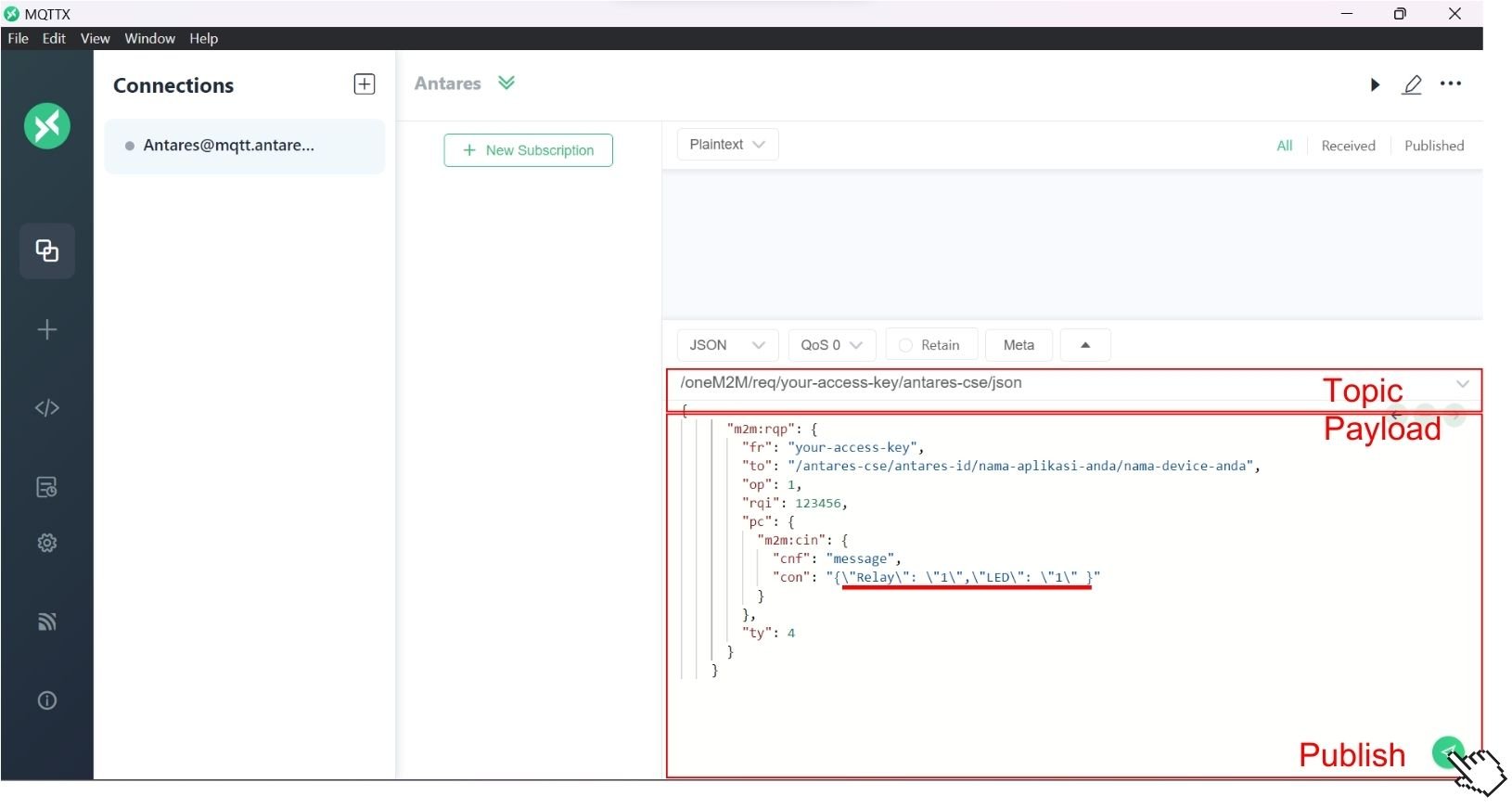

Jika sudah selesai mengisi field "Relay" dan "LED" selanjutnya tekan tombol **PUBLISH** pada software MQTTX yang terletak di sebelah kanan kolom pengisian Topic, seperti pada gambar berikut.

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/bOd4As0oTVFWkgjdy23y/Relay_LED%20MQTTX.jpg" alt=""><figcaption><p>Gambar isi Payload MQTTX</p></figcaption></figure>

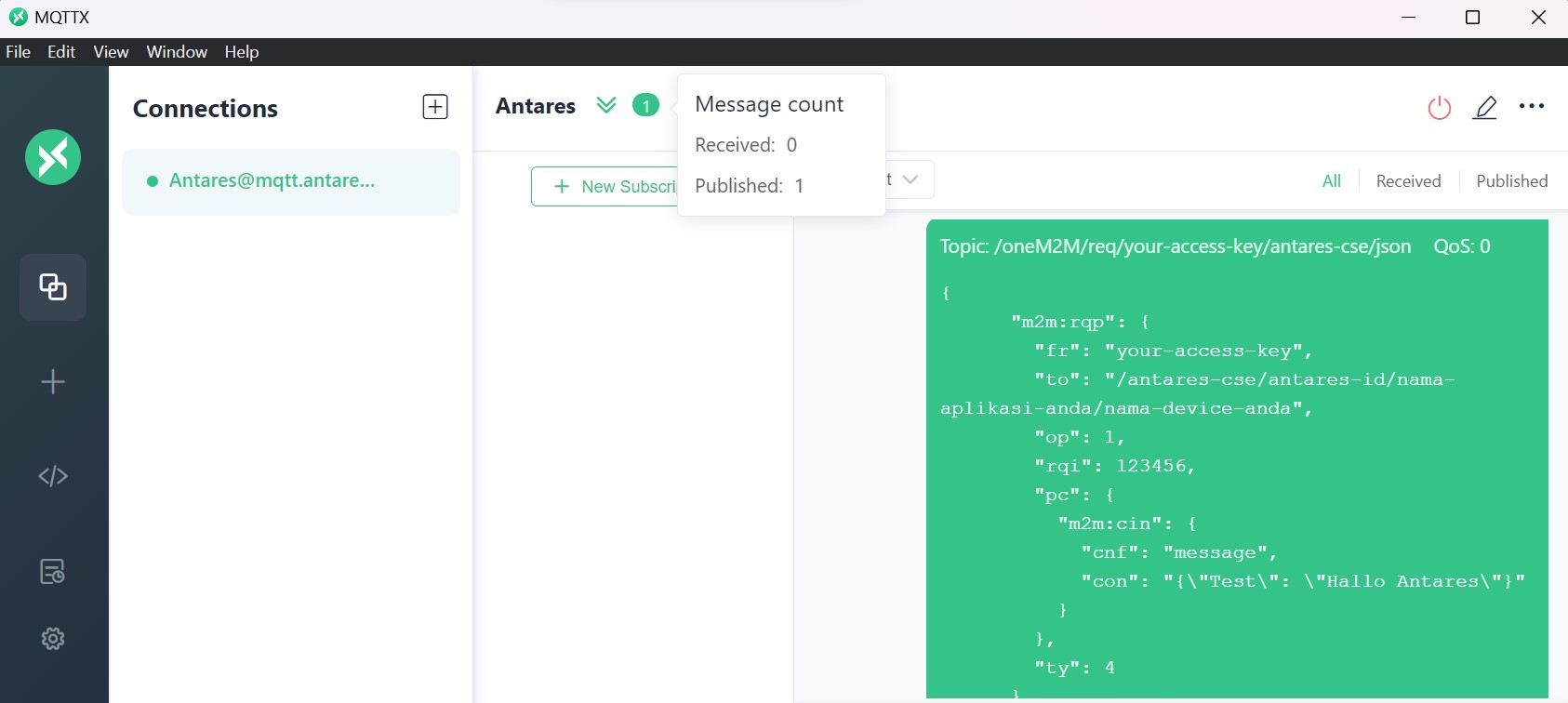

Jika sudah publish maka laman MQTTX akan terdapat Message seperti berikut.

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/FanvXn3o7co74B7Bretp/Published%20MQTTX.jpg" alt=""><figcaption><p>Notifikasi Message Published</p></figcaption></figure>

### **7. Periksa Data di Antares**

Setelah upload program berhasil, selanjutnya buka halaman device antares kemudian lihat apakah data sudah berhasil dikirim.

<figure><img src="https://3995702122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FrRkxjRLeqOm0pNhLfsus%2Fuploads%2FtjwP4ulVpwxqUMauYVIn%2Fwemos%20receive.png?alt=media&#x26;token=7891a7e9-3e85-48ab-bad5-dab7f144f791" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3995702122-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FrRkxjRLeqOm0pNhLfsus%2Fuploads%2FiZpNj3JasBCyt3eJcY2Q%2F133.png?alt=media&#x26;token=a12c4916-97c0-4e71-8c35-7075a21cf5f6" alt=""><figcaption><p>Gambar Halaman Console Antares Ketika Data Berhasil Diterima.</p></figcaption></figure>

{% hint style="info" %}
Data yang diterima oleh **ESP8266** dengan protokol MQTT berupa variabel Relay dan LED.
{% endhint %}

### 8. Output program&#x20;

Get data dari **Antares IoT Platform** dan ditampilkan pada display OLED setelah terhubung ke Wi-Fi tertampil pada gambar dibawah ini:

<figure><img src="https://content.gitbook.com/content/rRkxjRLeqOm0pNhLfsus/blobs/gk4RhSfs4s8N8ZD2pkaQ/RELAY_LED%20ON.png" alt=""><figcaption><p>Hasil LED dan Relay</p></figcaption></figure>
