Mengirim Data Sederhana ke Antares

Pada project ini anda akan diarahkan untuk mengirim data dummy dari STM32L072 LoRa Discovery Kit B-L072-LRWAN1 ke Antares IoT Platform menggunakan konektivitas LoRa dengan protokol LoRaWAN.

Dalam protokol LoRaWAN terbagi menjadi dua kelas yaitu Class A dan Class C, masing masing kelas memiliki kekurangan dan kelebihannya masing-masing, untuk lebih detailnya dapat mengunjungi laman berikut.

LoRaWAN Class

Prasyarat

Material yang dibutuhkan mengikuti dengan Prasyarat Umum pada laman sebelumnya. Jika anda belum menyiapkan kebutuhan pada laman tersebut, maka anda dapat mengunjungi laman berikut.

Prasyarat Umum STM32 (LoRa) STM32Cube IDE

Langkah Kerja

1. Jalankan Aplikasi STM32 Cube IDE

2. Impor Project LoRaWAN End_Node

Pada bagian ini akan dijelaskan bagaimana cara mengimpor project ke STM32 Cube IDE dari software expansion I-CUBE-LRWAN.

Anda dapat memulai membuat application menggunakan STM32Cube IDE. STM32Cube IDE menggunakan workspace untuk menyimpan file application yang akan kita buat. Anda dapat meninggalkannya secara default, atau membuat workspace baru, serta memilih workspace yang pernah Anda buat.

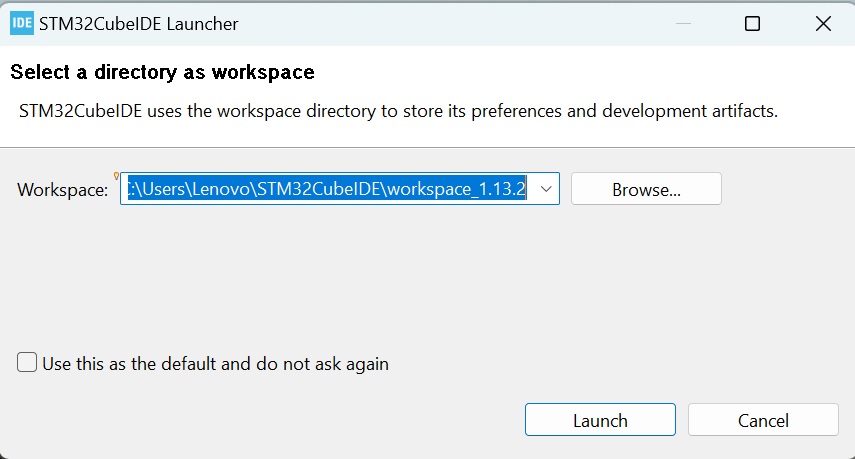

Memilih Workspace di STM32CUBE IDE

Setelah memilih direktori untuk workspace nya, maka anda dapat mengklik tombol launch hingga muncul halaman awal dari STM32 CUBE IDE.

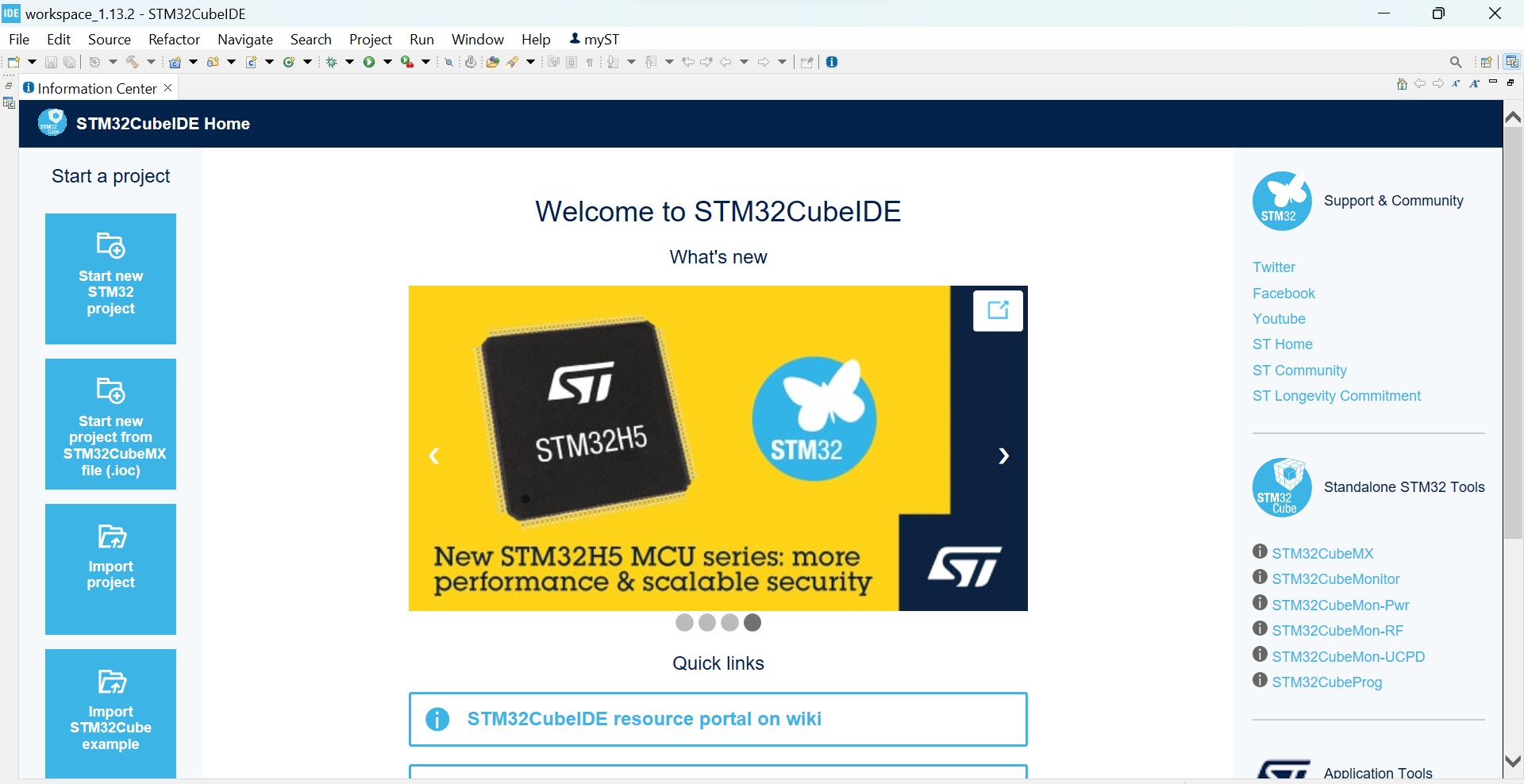

Halaman Awal dari STM32CUBE IDE

Untuk menggunakan contoh application yang telah disediakan oleh software expansion I-CUBE-LRWAN, Anda dapat mengimport application yang telah disediakan pada folder ekspansi tersebut. Pada contoh kali ini kita akan menggunakan contoh LoRaWAN_End_Node yang terdapat pada folder STM32CubeExpansion_LRWAN_V2.1.0\Projects\B-L072Z-LRWAN1\Applications\LoRaWAN\LoRaWAN_End_Node\LoRaWAN\App.

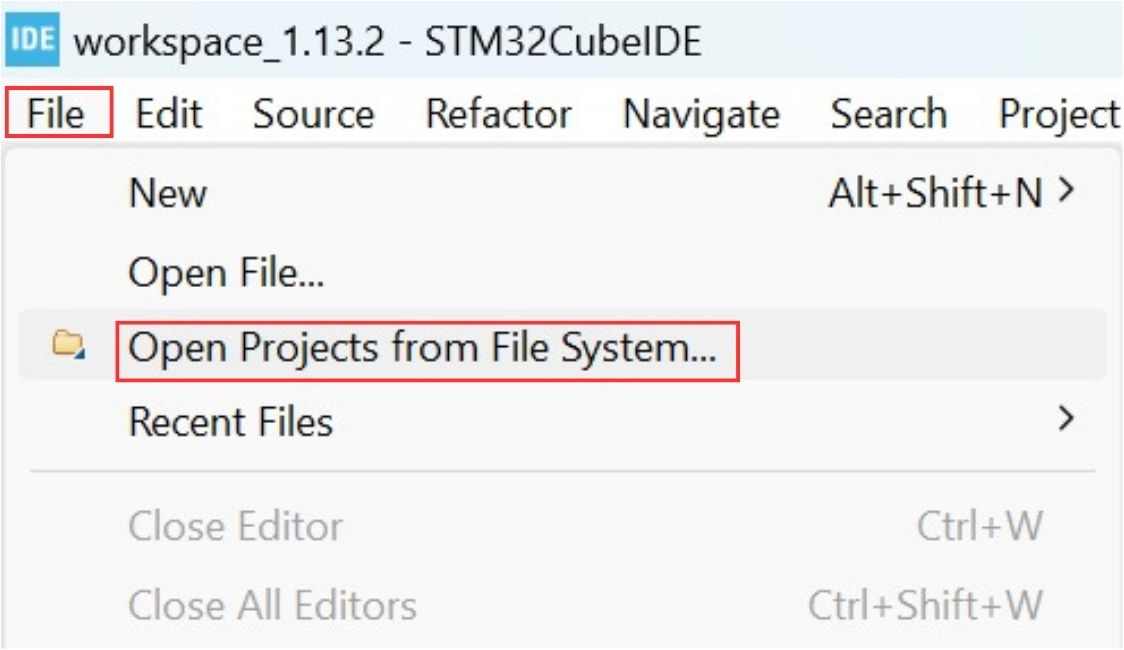

Langkah selanjutnya, kita perlu mengimpor file project di dalam folder STM32 Cube Expansion ke software STM32 Cube IDE. Untuk mengimpor file, klik file dan pilih Open Projects from File System.

Import Project

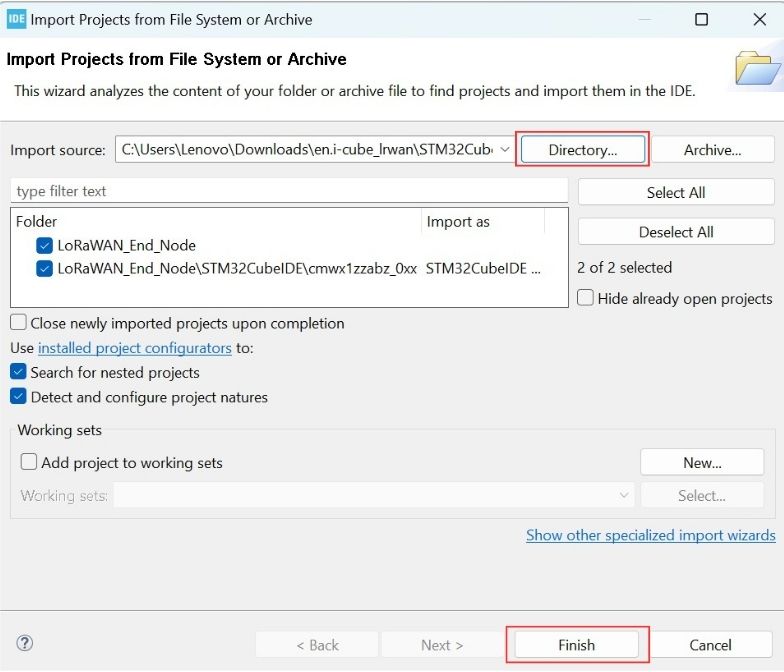

Kemudian klik Directory untuk memilih lokasi dari project yang akan diimpor. Untuk tutorial ini, project yang akan diimpor berada pada folder berikut: STM32CubeExpansion_LRWAN_V2.1.0\Projects\B-L072Z-LRWAN1\Applications\LoRaWAN\LoRaWAN_End_Node. Setelah itu klik finish.

Direktori Untuk Impor Project

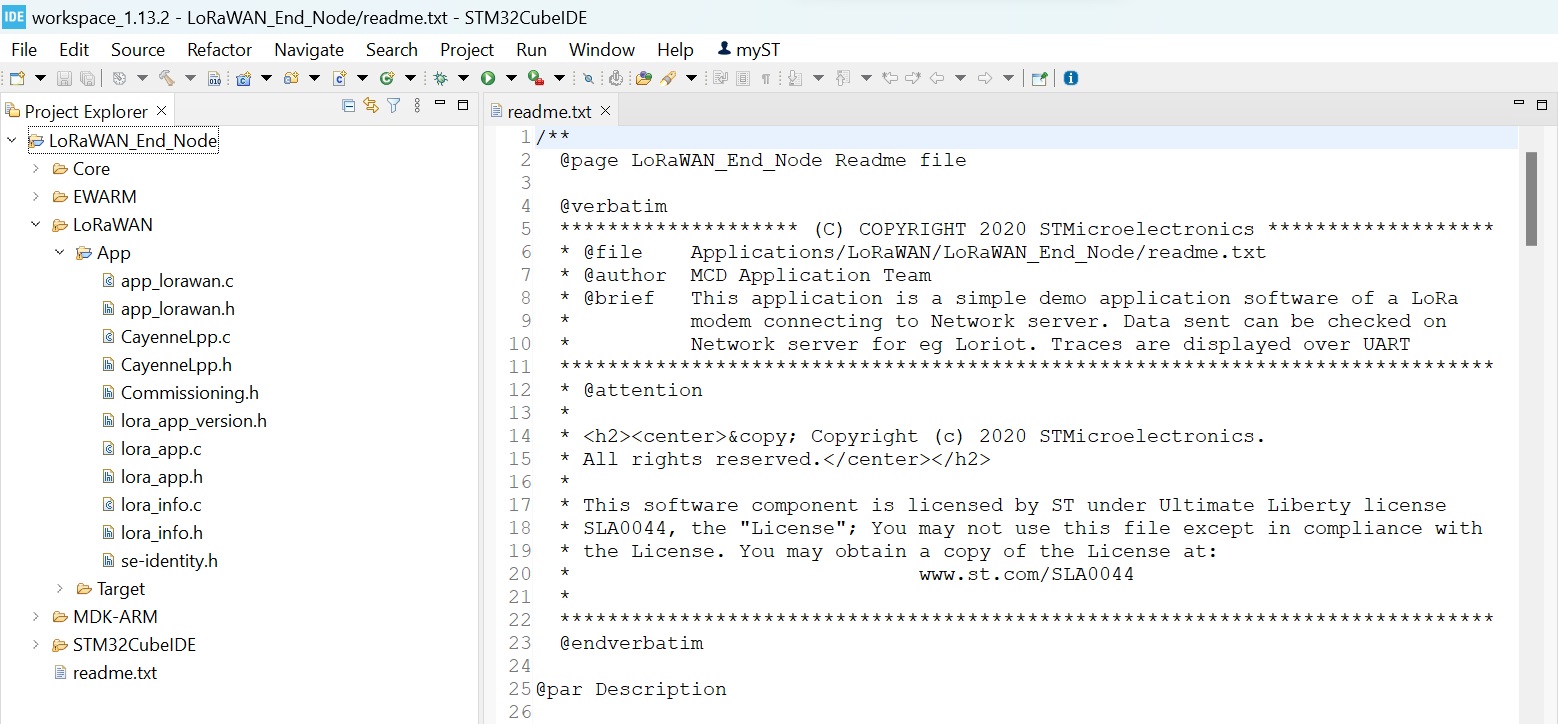

Setelah project berhasil diimpor, maka file dalam project tersebut akan ditampilkan di sisi kiri dari STM32 Cube IDE seperti berikut.

Tampilan STM32 Cube IDE Setelah Impor Project

3. Set LoRaWAN Parameter pada Kode Program

Pada bagian ini akan dijelaskan cara mengintegrasi board STM32L072 LoRa Discovery Kit dengan platform Antares.

Pertama, pilih file lora_app.h yang berada di folder LoRaWAN_End_Node/LoRaWAN/App. Contoh program yang disediakan pada file tersebut belum sesuai dengan frekuensi LoRaWAN Indonesia. Oleh karena itu, Anda perlu menyesuaikannya.

Pada baris 43 program tertulis LORAMAC_REGION_EU868. Untuk menyesuaikan dengan frekuensi LoRaWAN di Indonesia, silahkan ganti bagian tersebut menjadi LORAMAC_REGION_AS923.

Potongan Program Sebelum Diubah

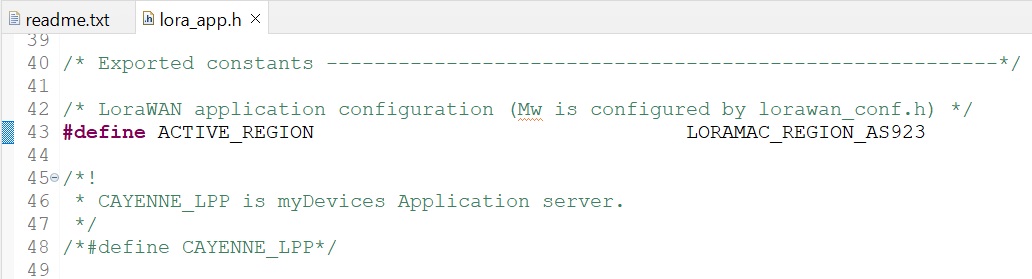

Potongan Program Sesudah Diubah

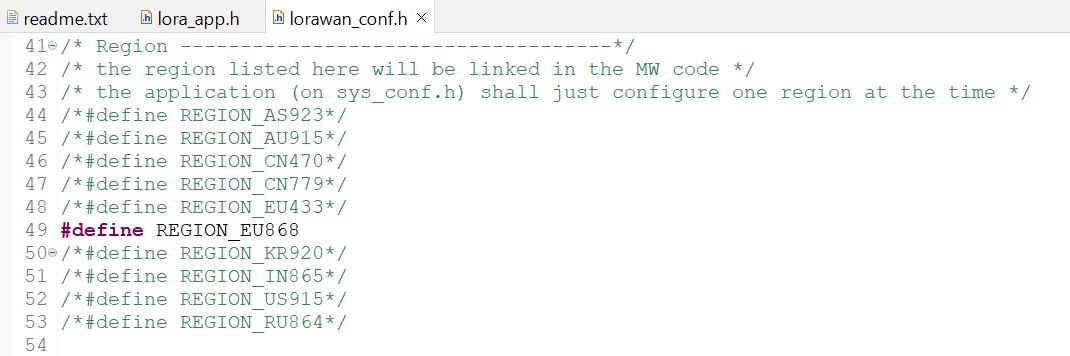

Selanjutnya, pilih file lorawan_conf.h yang berada di folder LoRaWAN_End_Node/LoRaWAN/Target. Pada program di file tersebut terdapat bagian yang perlu disesuaikan yang masih berkaitan dengan frekuensi LoRaWan di Indonesia. Pada baris 49, dapat dilihat bahwa kode program menggunakan REGION_EU868 yang mana hal ini tidak sesuai dengan frekuensi LoRaWan di Indonesia.

Kode Program Sebelum Disesuaikan

Sehingga untuk baris 49 bisa dijadikan comment seperti berikut.

/*#define REGION_EU868*/

Kemudian untuk program ini dipilih REGION_AS923. Sehingga untuk baris 44 bisa di uncomment seperti berikut.

#define REGION_AS923

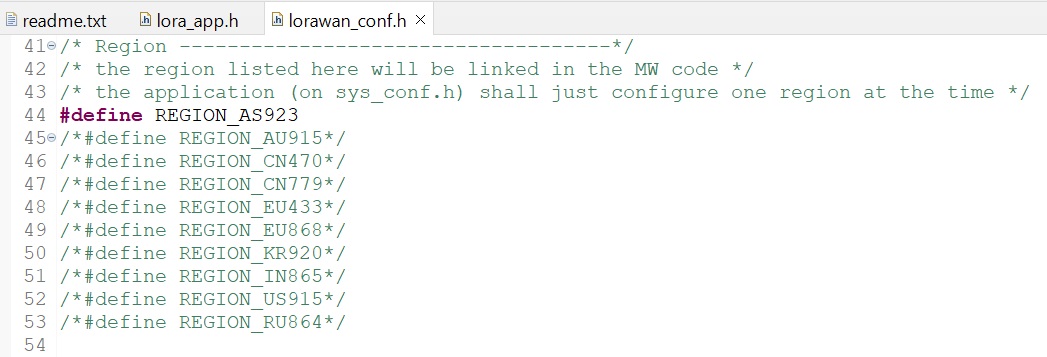

Kode Program Setelah Disesuaikan

Selanjutnya tambahkan satu baris kode berikut pada program setelah bagian define REGION_AS923.

#define REGION_AS923_DEFAULT_CHANNEL_PLAN 2

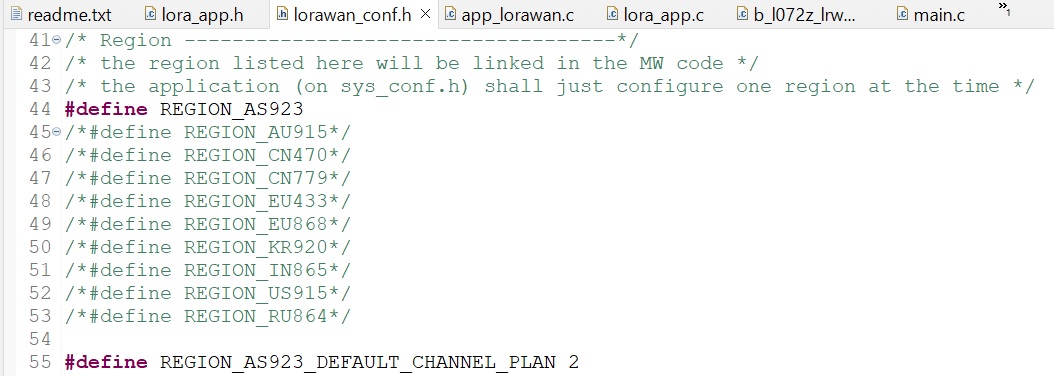

Berikut tampilan dari kode setelah ditambahkan.

Tampilan Kode

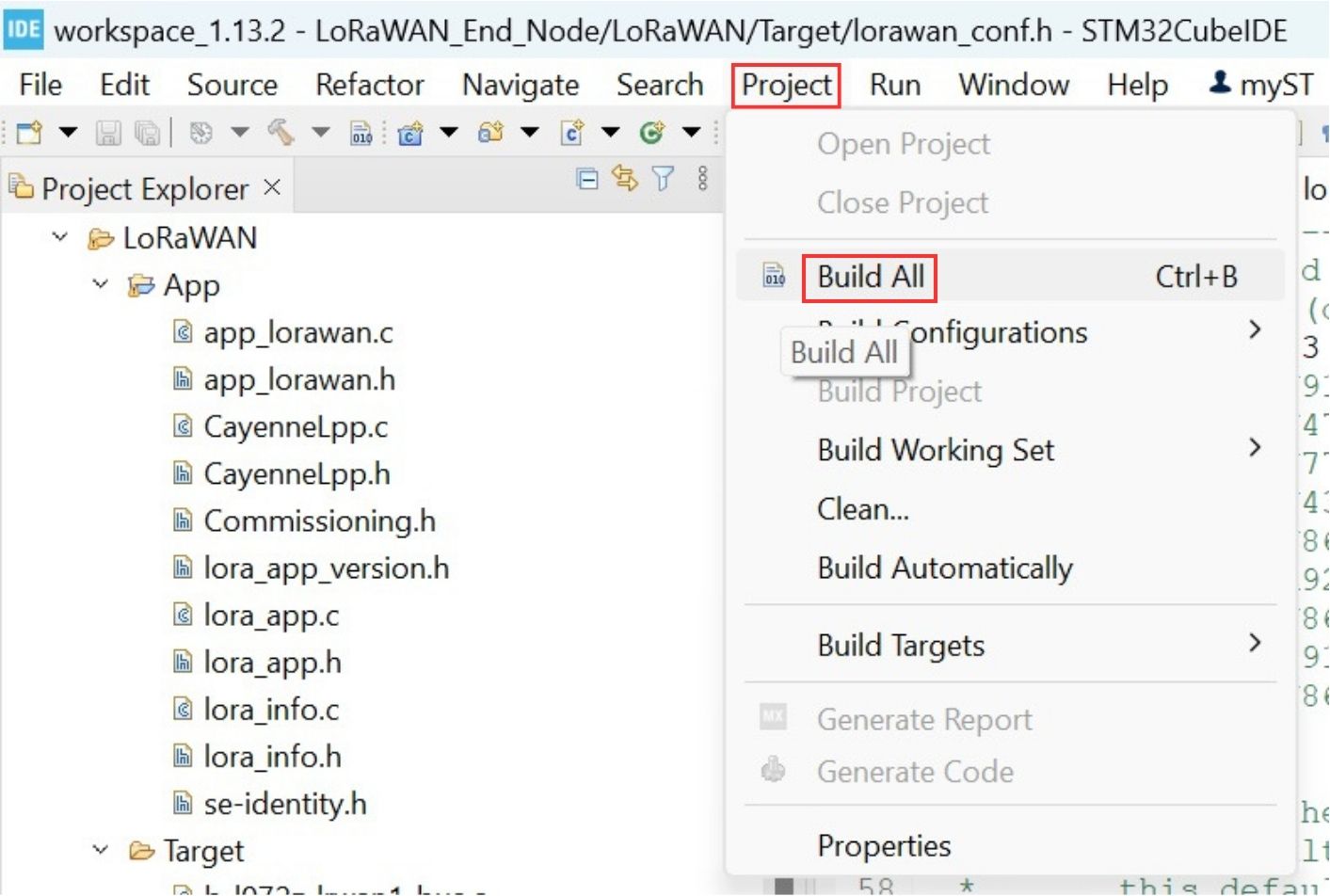

Selanjutnya Anda dapat mem-build application dengan cara CTRL+B, atau dapat juga memilih tab Project > Build All.

Build Project

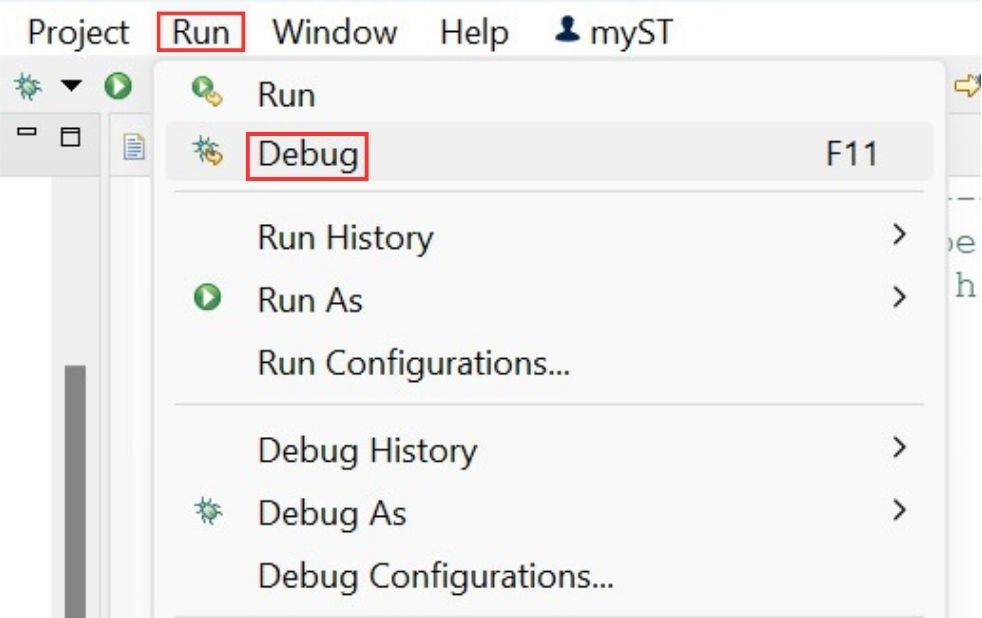

Kemudian untuk mendownload program ke dalam board B-L072Z-LRWAN bisa dengan menekan F11 pada keyboard atau dengan memilih tab Run > Debug.

Run Debug

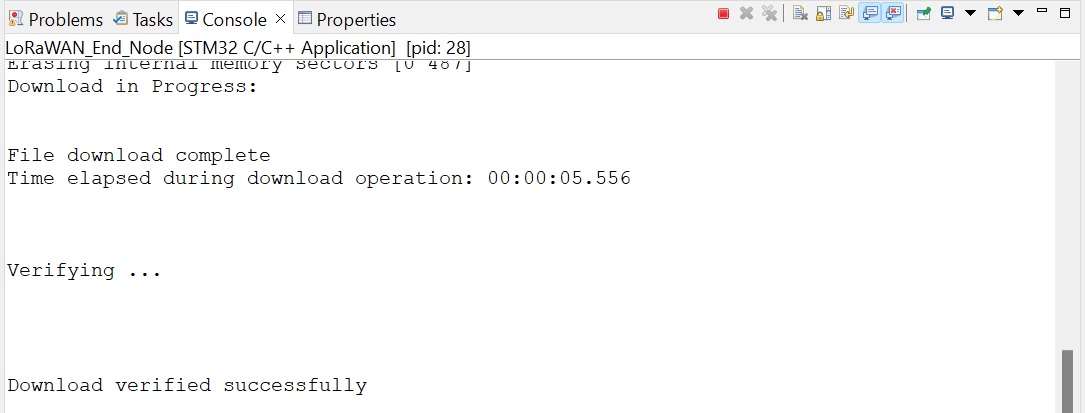

Kemudian pada console akan tertulis "Download verified successfully" yang menunjukkan bahwa program berhasil terdownload ke board.

Laman mendownload program

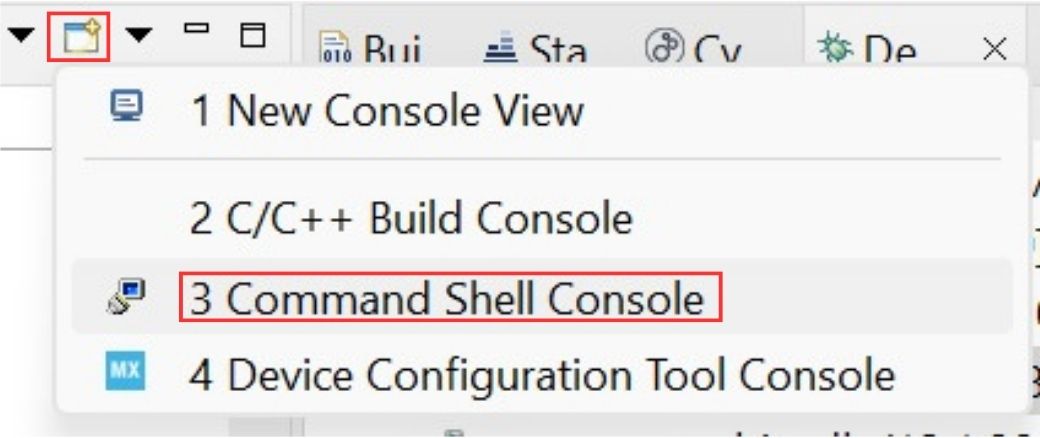

Setelah program terdownload ke board, Anda dapat melihat log program dengan cara mengklik ikon open console pada STM32Cube IDE. Kemudian pilih Command Shell Console.

Open Console

Berikut adalah tampilan dari Command Shell Console.

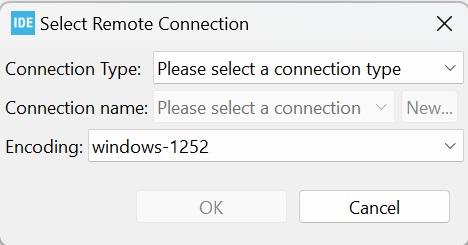

Remote Connection

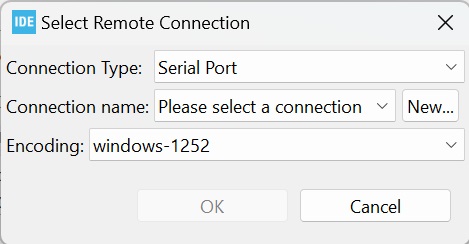

Selanjutnya, pada Connection Type pilih Serial Port.

Mengatur Connection Type

Lalu pada pilihan Connection name, tekan New. Terlihat bagian connection name masih kosong. Karena port connection belum terdaftar, maka Anda dapat secara bebas memberi nama koneksi ini.

Hubungkan STM32 LoRa Discovery Kit dengan komputer anda dan pastikan Communication Port terbaca.

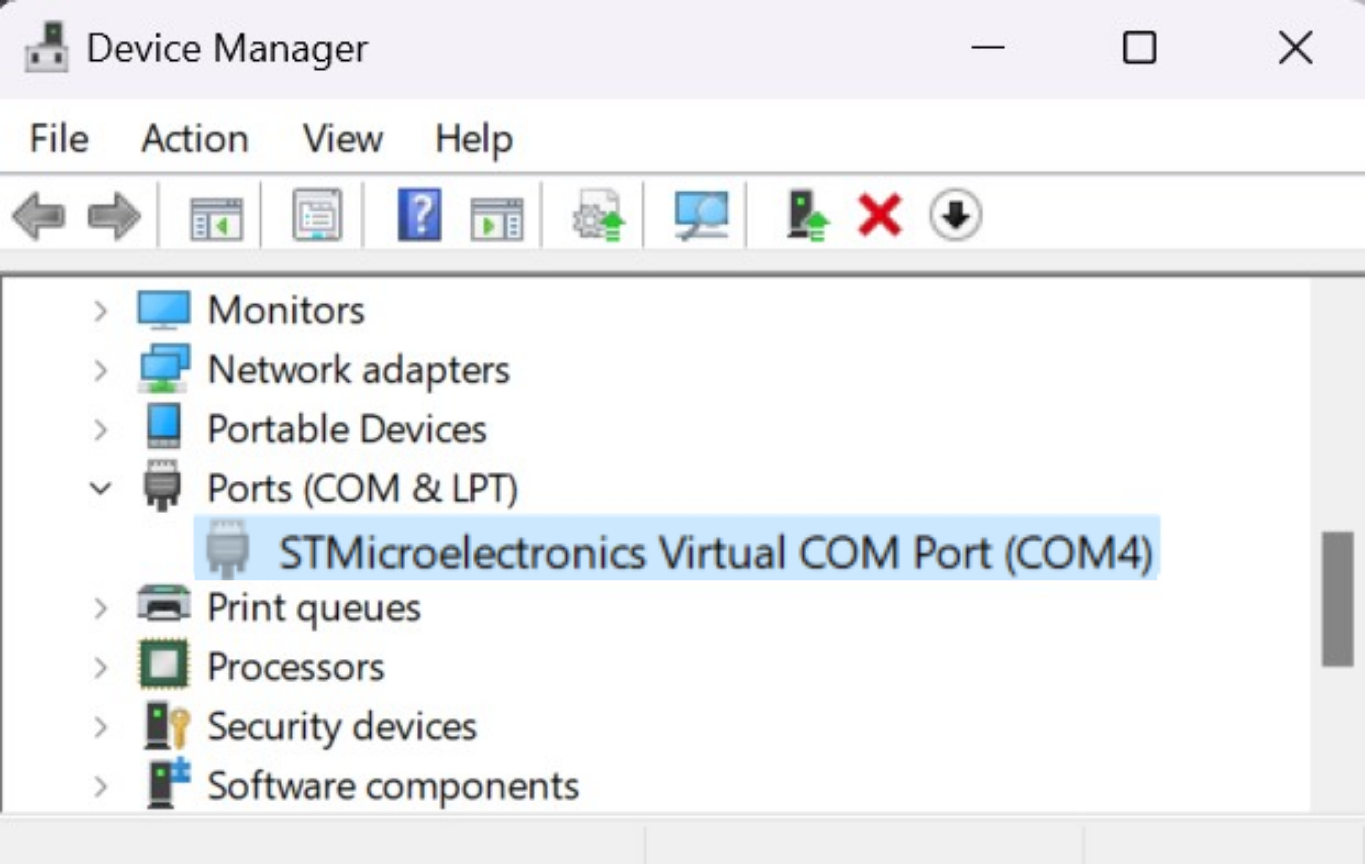

Pada sistem operasi Windows pengecekan dapat dilakukan melalui Device Manager. Jika STM32 LoRa Discovery Kit Anda terbaca maka tampil STMicroelectronics STLink Virtual COM Port dengan port menyesuaikan ketersediaan port (pada kasus ini terbaca COM4).

Gambar Device Manager pada Windows

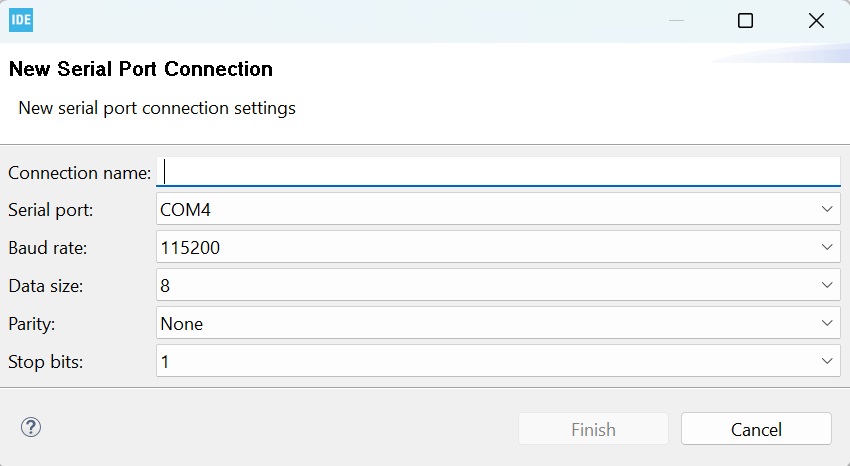

Misalnya connection name adalah COM4 (Menyesuaikan dengan serial port). Selanjutnya klik finish

Connection Name

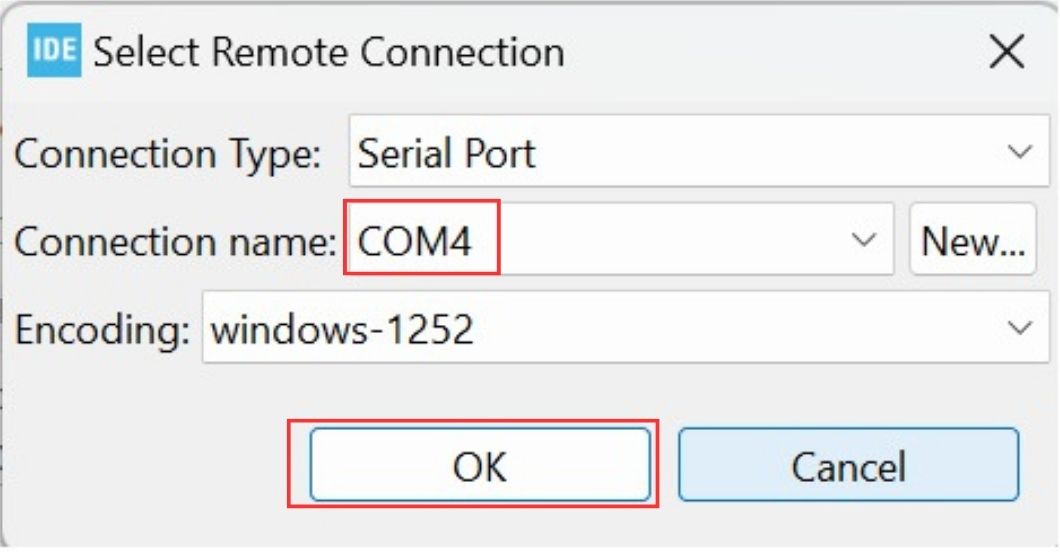

Selanjutnya pada connection name, pilih COM4 yang baru saja ditambahkan. Kemudian, klik OK.

Connection name

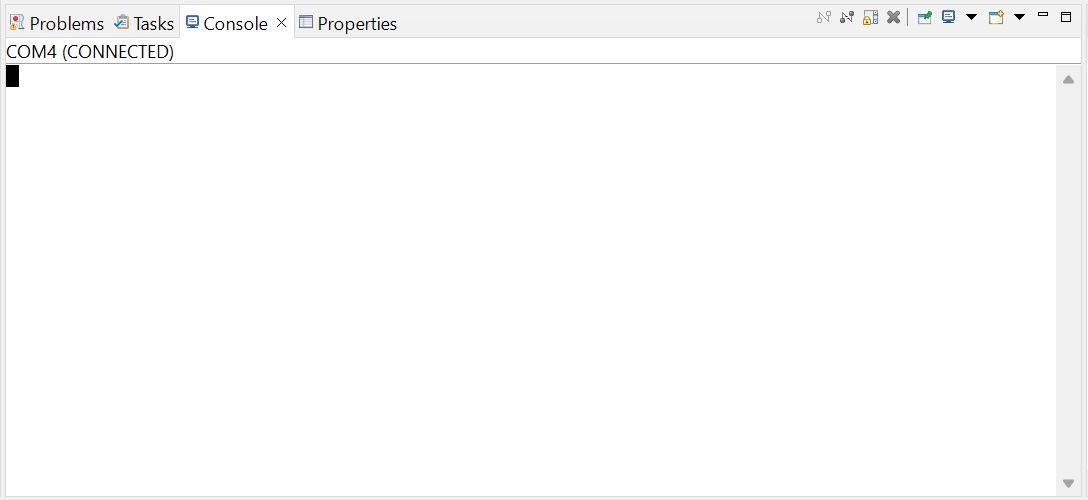

Berikut adalah tampilan dari console. Console masih kosong dan belum menampilkan apa-apa. Dapat dilihat pada bagian atas console menunjukkan bahwa COM4 (CONNECTED).

Tampilan Communication Port Berhasil Terbuka

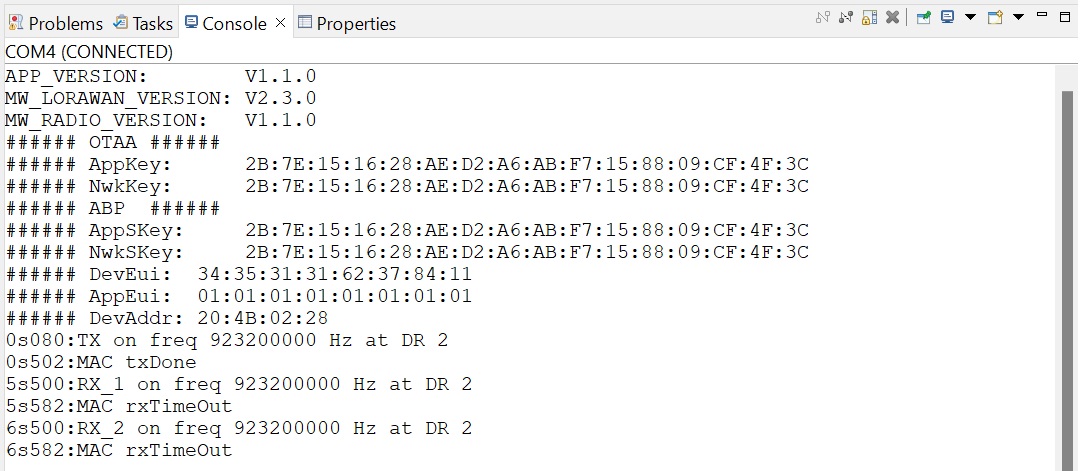

Untuk bisa mendapatkan informasi dari board seperti Application EUI, Device EUI, dan Application Key pada tampilan console, tekan tombol reset dari board sebanyak 1 kali hingga informasi mengenai board muncul di console. Berikut adalah informasi dari board yang ditampilkan oleh console.

Tampilan Informasi Board

Informasi dari board tersebut digunakan untuk menghubungkan board dengan platform Antares.

4. Set LoRaWAN Parameter di Antares

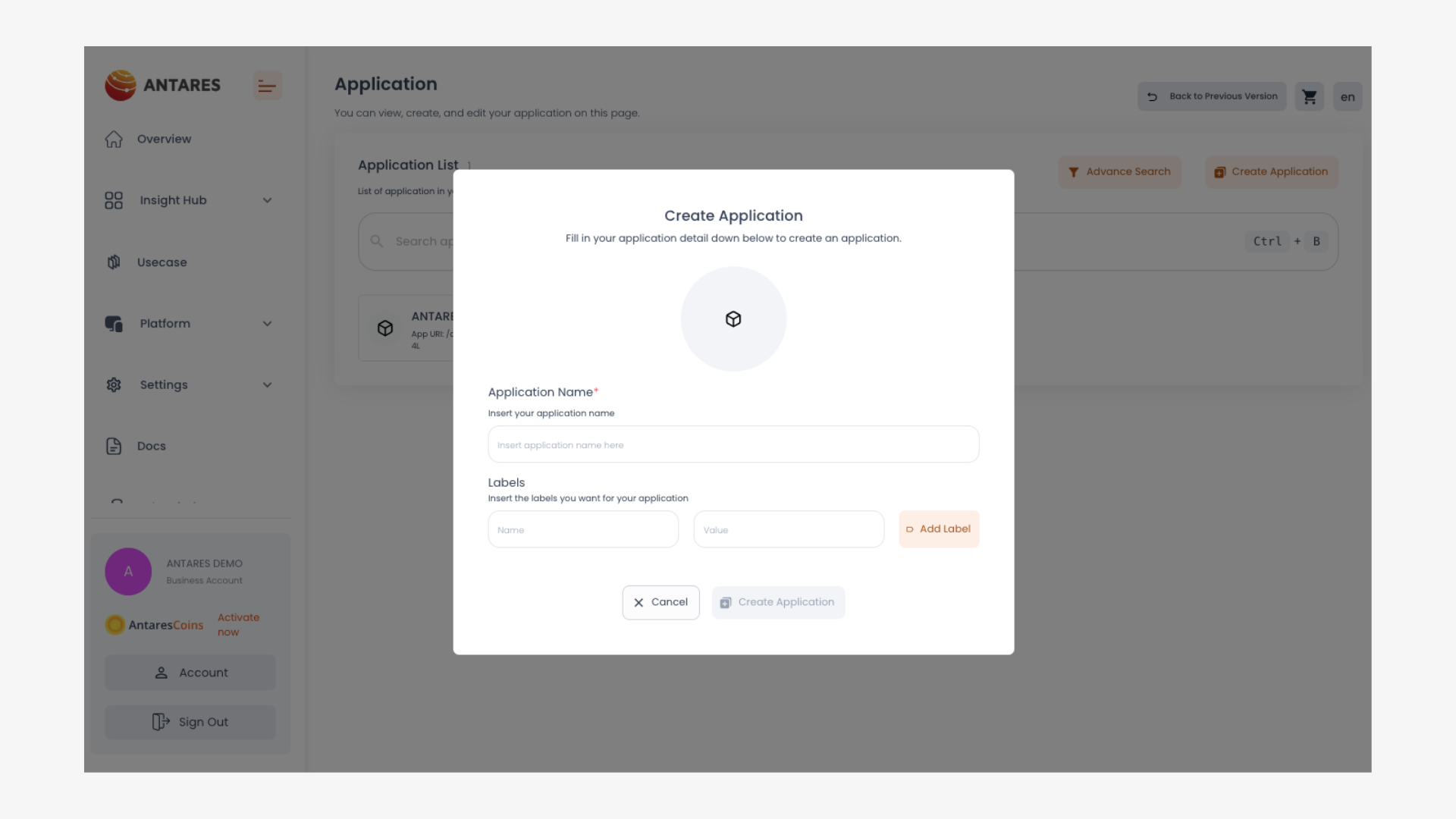

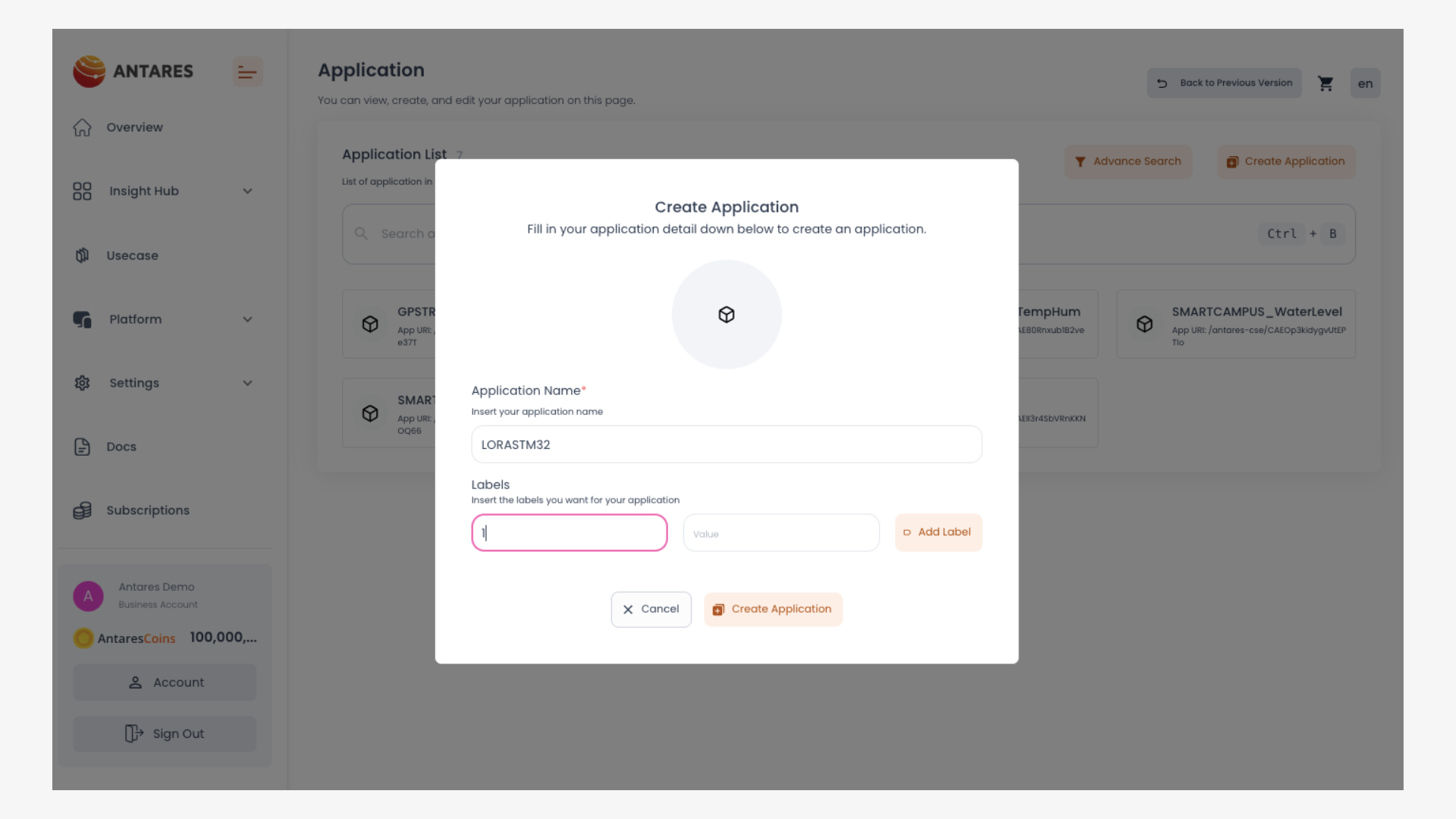

Setelah masuk ke platform Antares, pilih Application dan klik Create an Application.

Membuat Aplikasi di Antares

Kemudian isikan Application Name dan Application ID. Pada tutorial ini, misalkan Application Name adalah LoraSTM32 dan Application ID adalah 1. Kemudian tekan Add.

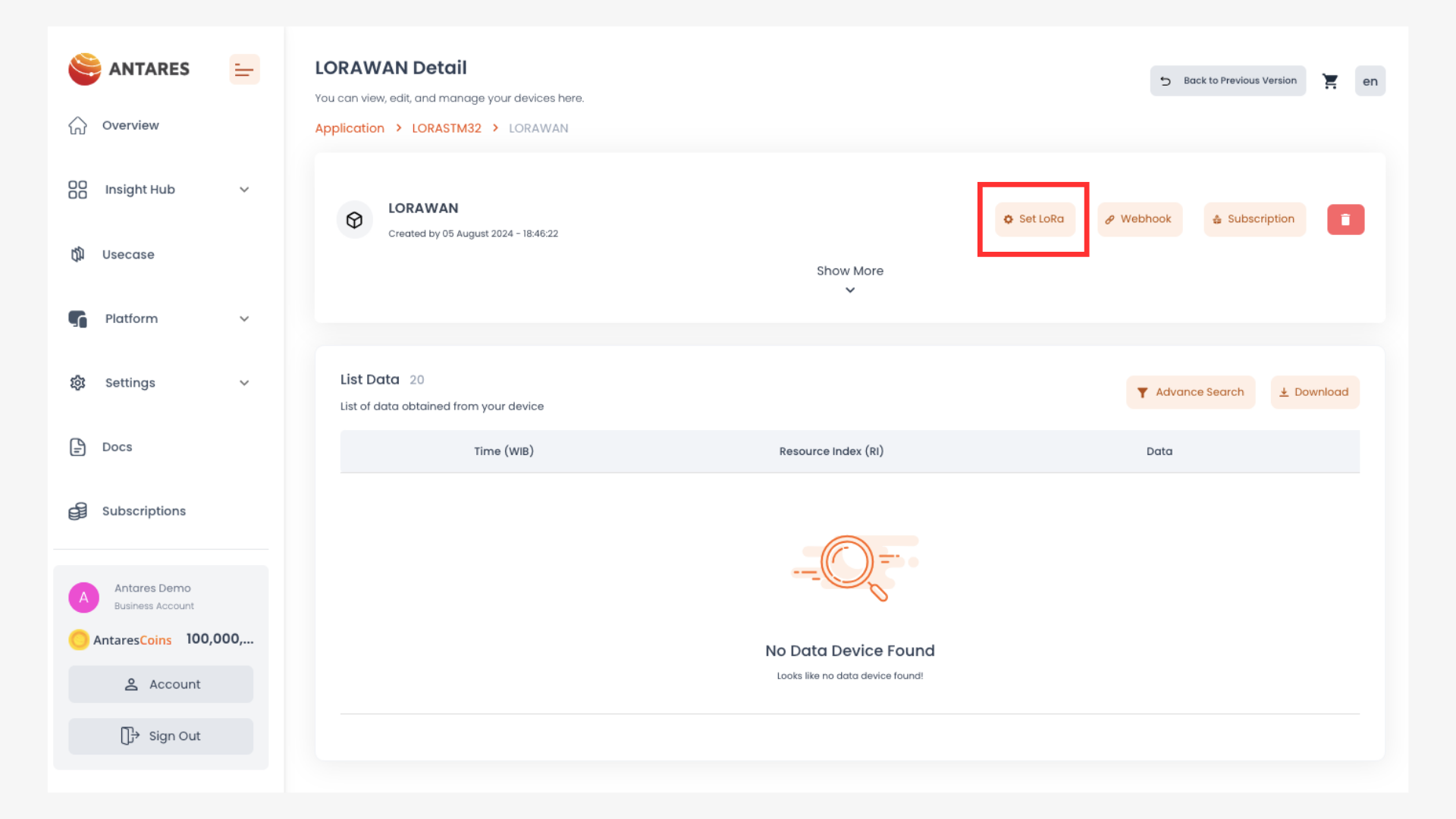

Selanjutnya, tambahkan device di dalam application. Pada tutorial ini, nama device yang dibuat misalkan Lorawan. Setelah device dibuat, klik Set Lora.

Contoh program yang diberikan sebelumnya menggunakan class A dengan activation mode OTAA. Parameter OTAA, seperti Application EUI, Device EUI, dan Application Key dapat ditemukan di log seperti pada Menu Set Lora.

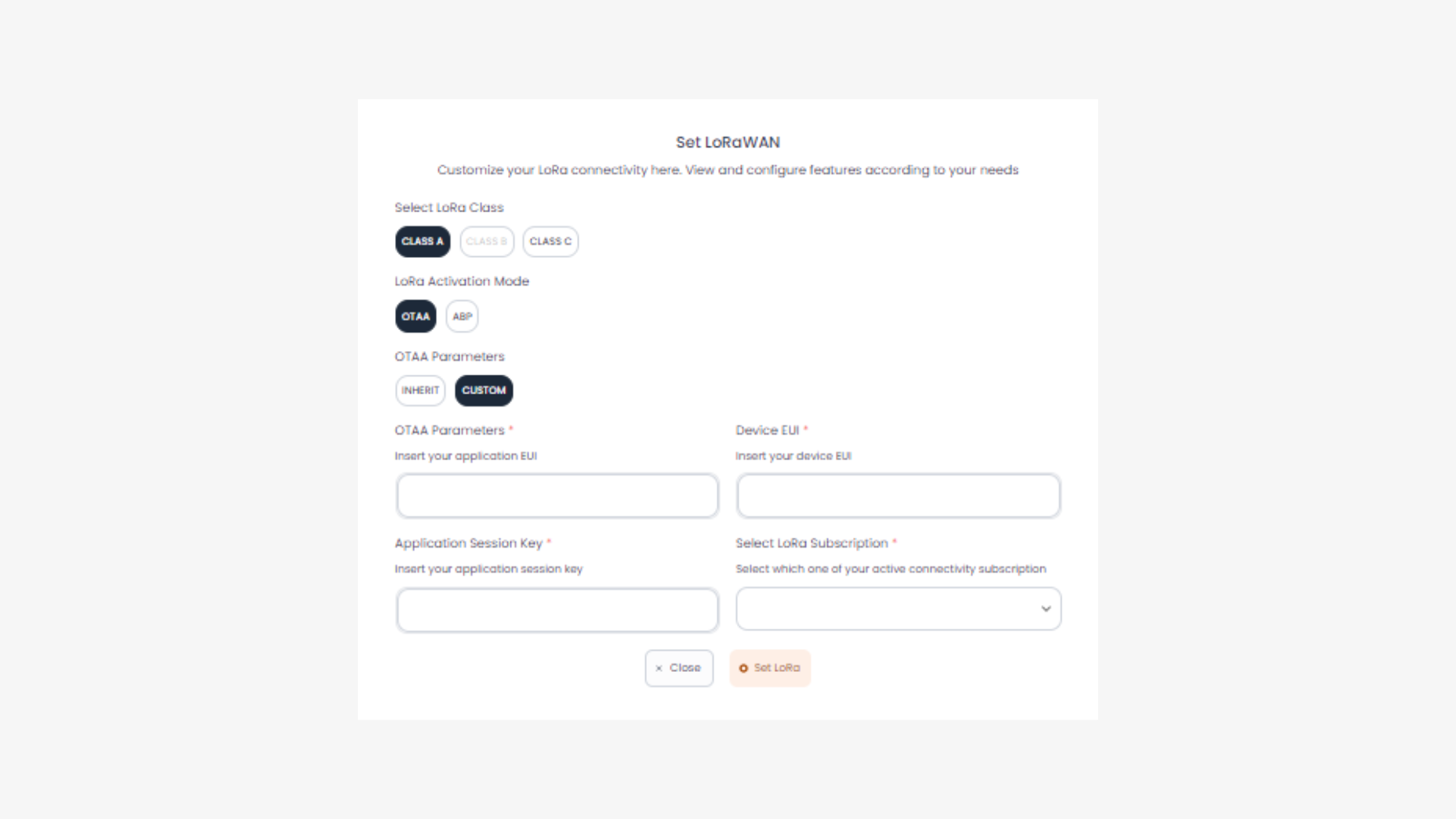

Input Parameter Pada Menu Set Lora

5. Run Program

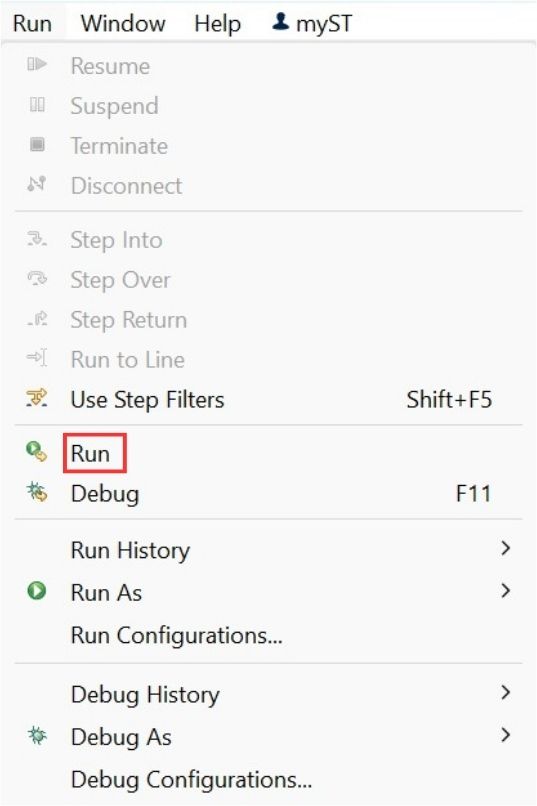

Untuk bisa menghubungkan board dengan device pada platform Antares, klik Run > Run pada STM32 CUBE IDE.

Menjalankan Program

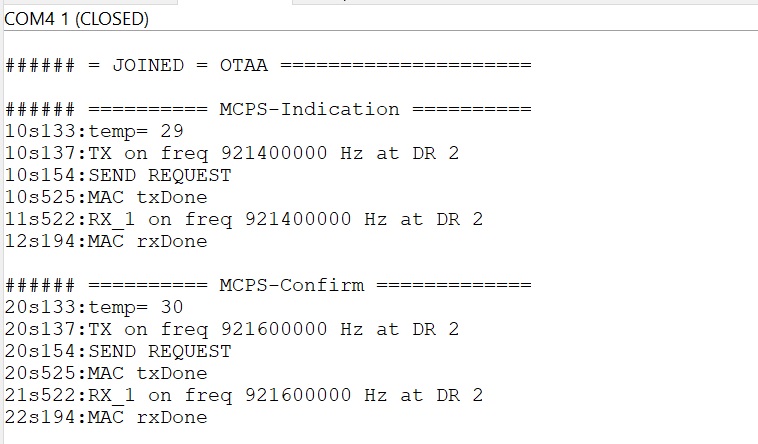

Setelah program dijalankan, maka dapat dilihat pada console bahwa perangkat sudah terhubung dengan platform Antares sehingga tertulis Joined seperti berikut.

Board Berhasil terhubung ke Platform Antares

6. Periksa Data di Antares

Setelah upload program berhasil, selanjutnya buka halaman device antares kemudian lihat apakah data lora sudah berhasil dikirim.

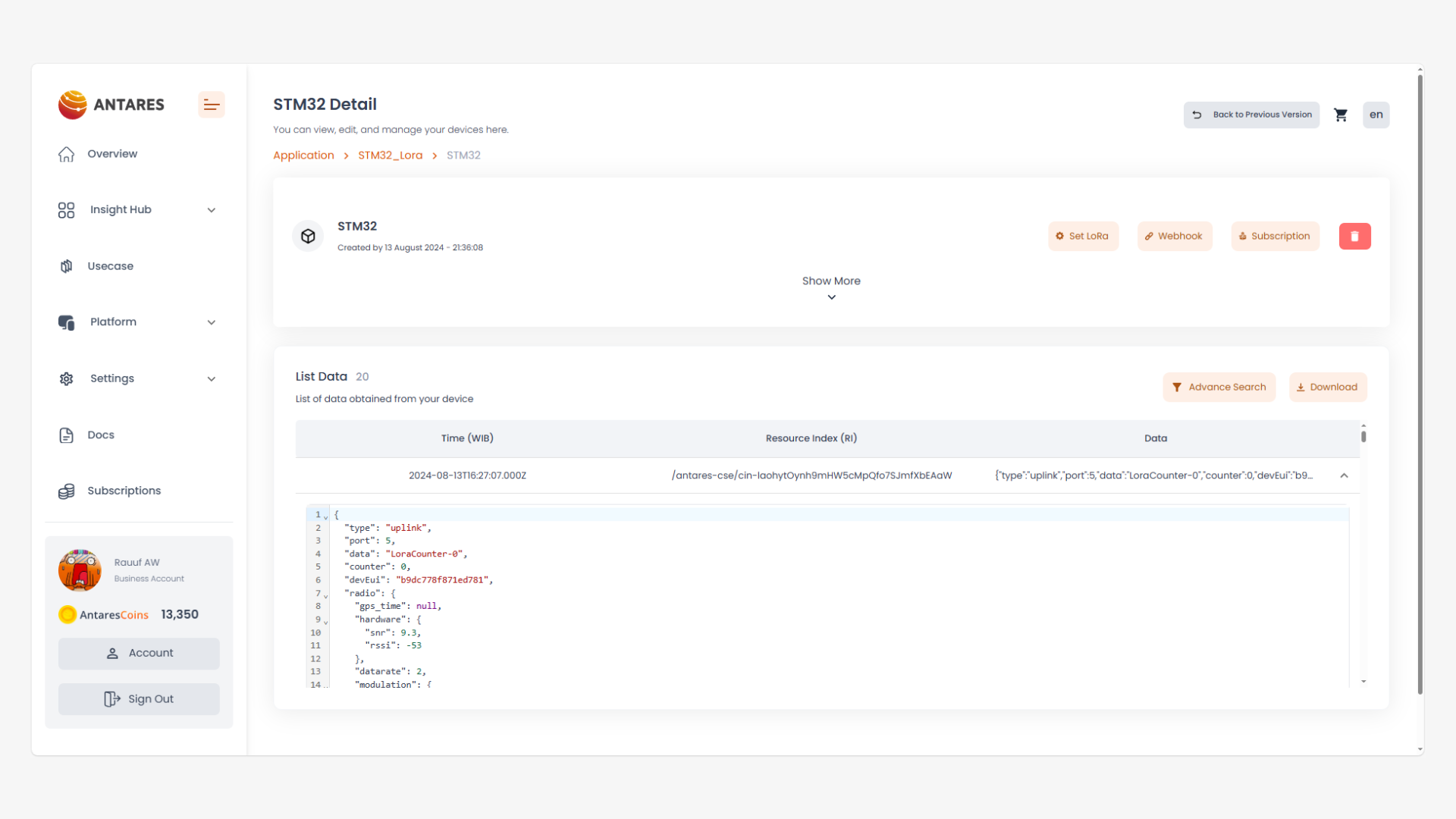

Data yang Diterima pada Platform Antares

Data yang dikirimkan dari STM32L072 LoRa Discovery Kit B-L072-LRWAN1 berupa "counter", "port", dan pesan yang berada didalam JSON field "data". Sementara parameter lainnya adalah parameter pendukung yang dihasilkan oleh Infrastruktur LoRaWAN Antares.
